Kontaktlos messen mit äußerster Genauigkeit

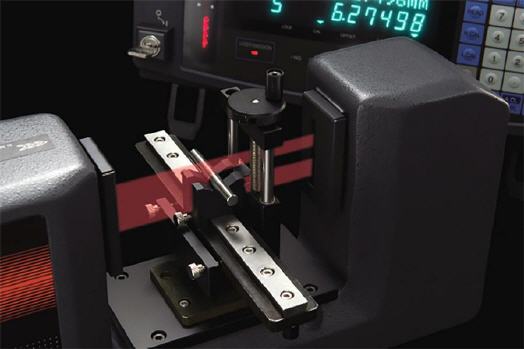

LSM-6902H Laser Scan-Mikrometer von Mitutoyo

Wo immer Wälzlager, Prüfstifte und Grenzlehrdornemit hoher Genauigkeit gemessen werden müssen, sind die Laser Scan-Mikrometer von Mitutoyo erste Wahl. Das Modell namens „LSM-6902H“ gehört zu den genauesten in seiner Messbereichsklasse.


Kaum ein Hersteller bietet eine solch breite und vielseitige Palette an Laser Scan Mikrometern wie Mitutoyo. Sie zeichnen sich aus durch eine äußerst hohe Scanrate, mit der sich kleine Werkstücke messen lassen. Das neu entwickelte LSM-6902H bietet einen Messbereich von 0,1-25 mm.

Im Verbund mit den optionalen verstellbaren Haltersätzen ermöglicht das neue Instrument das hochgenaue Messen der Außendurchmesser von Prüfstiften und Grenzlehrdornen. In seiner Messbereichsklasse bietet das LSM-6902H einen der weltbesten Genauigkeitswerte und dazu eine Linearität über den gesamten Messbereich von ±0,5 μm sowie ±(0,3+0,1∆D) μm in der Teilmessstrecke. Die Wiederholpräzision beträgt 0,045 μm über den vollen Messbereich (25 mm Durchmesser) und beeindruckende 0,03 μm für die Teilmessstrecke (10 mm Durchmesser).

Mit 1.600/s wurde die Scanrate gegenüber dem Vorgängermodell verdoppelt werden. Die angegebene hohe Messgenauigkeit über den ganzen Messbereich wird durch das System „Rückführbarkeit auf internationale Normale” gewährleistet, das Mitutoyo etabliert hat.

Wie viele weitere Modelle aus dem Mitutoyo-Sortiment an Laser Scan-Mikrometern wird auch das LSM-6902H ab Werk mit einer einfach zu bedienenden und leicht ablesbaren Anzeigeeinheit ausgeliefert. Darüber hinaus lassen sich Daten von der Anzeigeeinheit zu einem externen Gerät – etwa einem PC – exportieren. Die leistungsstarke und obendrein kostenlose Quick Tool-Software erlaubt sogar das Speichern der Messdaten im CSV-Format, was das Verarbeiten mit Microsoft Excel ermöglicht.
