Schneller Leistungsvergleich für Schmierstoffe
Tribometer 5100 von Raziol
Der Tribometer 5100 ist eine neue Prüfanlage der Raziol Zibulla & Sohn GmbH zur Ermittlung von Reibwerten bei der Blechumformung im Modellversuch. Die Prüfmaschine ermöglicht die unmittelbare Ermittlung tribologischer Eigenschaften von Schmierstoffen unter dem Einfluss verschiedener System-und Technologieparameter. Der schnelle Leistungsvergleich an der Prüfanlage reduziert Entwicklungskosten. Darüber hinaus sind die ermittelten Werte auch für Umformsimulationen zur Optimierung von Blechumformprozessen nutzbar.

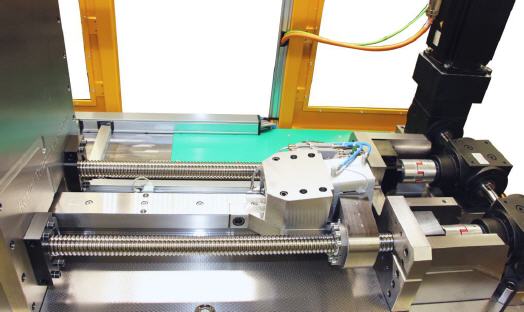

Der Modellversuch am Raziol Tribometer 5100 ermöglicht die Simulation der Reibungsverhältnisse bei der Blechumformung mit Bestimmung des Reibungskoeffizienten μ zwischen Werkzeug und Material im Flachbahnprinzip. Dafür werden an der Prüfanlage praxisnahe Versuchsbedingungen durch die Variation der Systemparameter (z.B. Schmierstofftypen, Blech- und Werkzeugwerkstoffe sowie deren Oberflächen, Beschichtungen und Rauheiten) und der technologischen Parameter (z.B. Geschwindigkeit, Flächenpressung, Belastungsfall, Temperatur, Auftragsmenge, uvm.) erreicht.
Mit dem Ziel, den Kunden aus der blechverarbeitenden Industrie ein mobiles und autarkes System zur Reibwertermittlung zu bieten, wurden bereits mit dem Vorgängermodell Raziol Tribometer 5000 jahrelange, positive Erfahrungen bei der Zusammenarbeit mit Industriepartnern gesammelt. So wurde die aus einem Forschungsprojekt entwickelte Prüfanlage bereits bei vielen namhaften Unternehmen als wichtige Entscheidungshilfe bei der Vorauswahl von Werkstoffen, Schmierstoffen und dem Einsatz passender Beschichtungen erfolgreich eingesetzt.

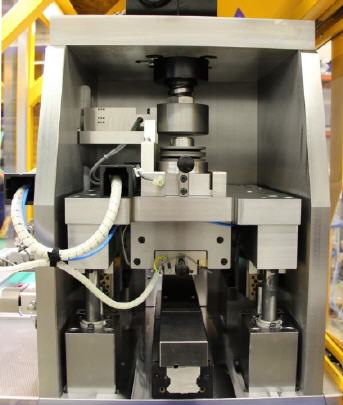

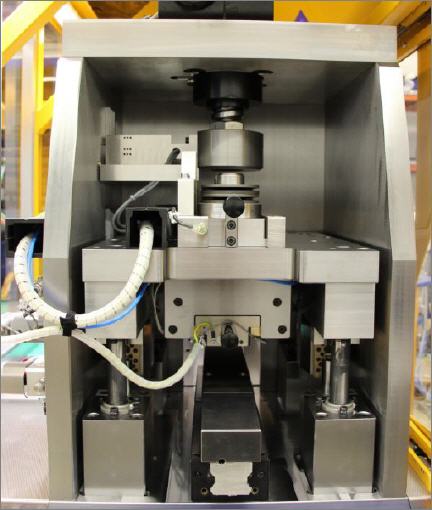

Der Raziol Tribometer 5100 bietet eine vielfältigere Auswahl in den Einstellungen von System- und Technologieparametern für praxisnahe Versuchsbedingungen im Modellversuch an. In Anlehnung an die VDA-Norm wurde die Kontaktfläche des Werkzeugs auf 10.000 qmm erhöht. Bei einseitiger Andruckfläche können mit diesem oder mit kleineren Werkzeugkontaktflächen unterschiedlichste Flächenpressungen bei unterschiedlichen Temperaturbedingungen eingestellt werden.
Die Reibwerte können unter individuellen Bedingungen des jeweiligen Einzelfalls genauestens bestimmt werden. Zielgerichtet werden die Daten mit der Raziol Mess- und Auswertetechnik erfasst, zur selbsterklärenden Bedienung und Überwachung wird die VISU 4000 als Touch- und Bedienpanel eingesetzt. Der übersichtliche Vergleich verschiedenster Schmierstoffe erfolgt durch die Gegenüberstellung des Reibwertes. Darüber hinaus können die ermittelten Reibwerte als Eingangsdaten für Reibmodelle in Blechumformsimulationen genutzt werden.
Es sollen durch die Einstellung optimaler Prozessparameter am Raziol Tribomter 5100 die Anlaufphasen von Umformprozessen verkürzt werden sowie eine Ausschussreduzierung im Produktionsprozess ermöglicht werden.
Blechverarbeiter profitieren mit einem Leistungsvergleich am Tribometer 5100 zusammengefasst durch folgende Vorteile:
- Reduzierung von Entwicklungskosten (Zeitersparnis in der Try-Out Phase)
- Senkung von Prozesskosten (gezielter und anwendungsgerechter Einsatz von Schmierstoffen)
- Steigerung der Produktivität (Vermeidung von Ausfallzeiten in der Produktion)
Mehr Informationen zu Raziol:
 |
RAZIOL Zibulla & Sohn GmbH |
|
Hagener Straße 144+152 |
|
58642 Iserlohn |
|
Telefon: +49 2374 5000 0 |
|
Fax: +49 2374 500012 |
|
Mail: info@raziol.de |
|
www.raziol.com |
