Single-Spannmodul für die Einzelpalettierung

Werkstückspannung leicht gemacht

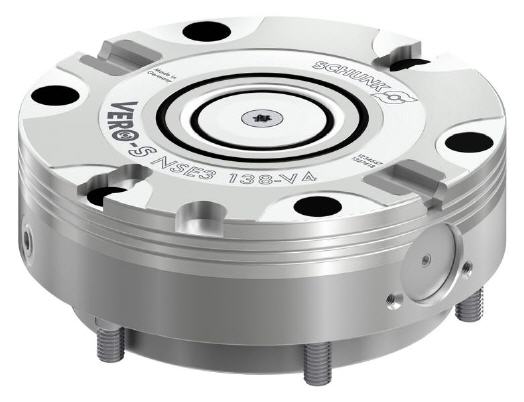

Das Single-Spannmodul Vero-S NSE3 138-V4 von Schunk erhöht die Flexibilität bei Spannpaletten mit nur einem Spannbolzen: Während die Palettenausrichtung auf herkömmlichen Single-Spannmodulen mit Verdrehsicherung fix definiert ist, können damit Paletten in 90 Grad-Schritten vertaktet werden.


Die Verdrehsicherung erfolgt über zwei axial nachgiebige, aber tangential steife Flexelemente im Spannmodul, die die Palette positionieren. Das Single-Spannmodul verfügt über einen patentierten Eil- und Spannhub und ist Teil des umfangreichen SCHUNK VERO-S Baukastens, der über 1.000 Kombinationsmöglichkeiten für die effiziente Werkstückspannung ermöglicht. Das Standardspannmodul eignet sich zur manuellen oder automatisierten Aufnahme von Spannpaletten im Format 159 mm x 159 mm.

Optional kann es mit einem federbetätigten Konusverschluss ausgestattet werden, der die Wechselschnittstelle des Moduls automatisch verriegelt, sobald die Palette mit dem Spannbolzen ausgehoben wird. Ohne dass sich die Bauhöhe verändert, verriegelt er das letzte Einfallstor des ansonsten bereits komplett abgedichteten Moduls.

Mit aktivierter Turbofunktion verfügen die formstabilen Single-Spanmodule über eine enorme Einzugskraft von 28.000 N. Die Fixierung beziehungsweise Positionierung erfolgt über einen Kurzkegel mit einer Wechselwiederholgenauigkeit < 0,005 mm. Dies gewährleistet selbst bei anspruchsvollsten Bearbeitungen eine maximale Präzision. Dank einer konischen Passung können die Spannbolzen auch außermittig und damit besonders einfach in die Module gefügt werden.

Die eigentliche Spannung erfolgt ohne externe Energiezufuhr über Federkraft, ist formschlüssig und selbsthemmend. Die Werkstücke bleiben auch dann sicher gespannt, wenn der Druck im Luftsystem plötzlich abfallen sollte. Zum Öffnen der Spannmodule genügt ein Pneumatiksystemdruck von 6 bar. Je nach Gewindedurchmesser der verwendeten Spannbolzen liegen die Haltekräfte bei 35.000 N (M10), 50.000 N (M12), 75.000 N (M16). Sämtliche Bauteile, wie Grundkörper, Spannbolzen und Spannschieber sind in gehärtetem Edelstahl ausgeführt, absolut korrosionsbeständig und damit langlebig.

Mehr Informationen zur SCHUNK GmbH & Co. KG:

Kontakt  Herstellerinfo
SCHUNK GmbH & Co. KG
Bahnhofstr. 106 - 134
74348 Lauffen/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
E-Mail: info@de.schunk.com
www.schunk.de
