Direkt mit Siemens-Steuerungen kommunizieren

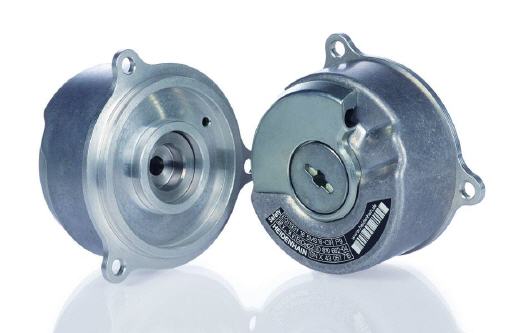

Drehgeber mit DRIVE-CLiQ-Schnittstelle

Für die Positionsmessung in Maschinen und Anlagen mit Siemens-Steuerungen bietet Heidenhain absolute Drehgeber mit DRIVE-CLiQ-Schnittstelle an. Sie liefern Positions- und Betriebsdaten sicher und direkt an die Steuerungen.


Eine Schnittstelle, unzählige Möglichkeiten – das ist die Kurzbeschreibung für das Programm der absoluten HEIDENHAIN-Drehgeber mit Siemens DRIVE-CLiQ-Schnittstelle. Aus diesem Programm kann der Maschinen- und Anlagenhersteller ganz einfach die für seine Regelungsanforderung optimale Lösung wählen. Dazu gehört vor allem die Wahl zwischen Drehgebern mit optischer oder induktiver Abtastung.

Optische und induktive Drehgeber sind in vielen Fällen anbaukompatibel. Während die optischen Drehgeber höhere Genauigkeiten ermöglichen, überzeugen induktive Drehgeber mit großer Robustheit und Unempfindlichkeit gegen Verschmutzungen sowie kompakteren Baumaßen. Daher kann der Maschinen- und Anlagenbauer sie an ein und demselben Motor einsetzen und so z. B. dessen Systemgenauigkeit oder dessen Baulänge optimieren.

Des Weiteren stehen neben Singleturn- auch Multiturn-Drehgeber mit Getriebe für das Zählen der vollen Umdrehungen zur Wahl. Als Varianten mit und ohne Eigenlagerung sowie mit unterschiedlichen Wellenausführungen und -durchmessern runden sie das Angebot an HEIDENHAIN-Drehgebern mit DRIVE-CLiQ-Schnittstelle ab.

Viele Drehgeber mit DRIVE-CLiQ-Schnittstelle verfügen darüber hinaus noch über spezielle Eigenschaften:

  • An die optisch abgetasteten Drehgeber ECN 1324S und EQN 1336S mit Eigenlagerung und die induktiven Drehgeber ECI 1319S, EQN 1331S und ECI 4090S ohne Eigenlagerung können zur Temperaturmessung sowohl der Halbleitersensor KTY 84-130 als auch PT 1000-Sensoren angeschlossen werden. Des Weiteren steht mit der aktualisierten Firmware für diese Drehgeber ein vergrößerter Speicherbereich für Motordaten und weitere herstellerspezifische Daten zur Verfügung.
  • Die robusten induktiven Drehgeber ECI 1319S und EQI 1331S ohne Eigenlagerung eignen sich besonders für Applikationen mit hoher mechanischer Belastung des Rotors bis 600 m/s^2 und des Stators bis 400 m/s^2.
  • Zusätzlich zu den optischen Drehgebern ROC 424S und ROQ 436S mit Eigenlagerung und Vollwelle stehen auch die optischen Drehgeber ECN 424S und EQN 436S mit Eigenlagerung und Hohlwelle zur Verfügung.


An die optisch abgetasteten Drehgeber ECN 1324S und EQN 1336S mit Eigenlagerung und die induktiven Drehgeber ECI 1319S, EQN 1331S und ECI 4090S ohne Eigenlagerung können zur Temperaturmessung sowohl der Halbleitersensor KTY 84-130 als auch PT 1000-Sensoren angeschlossen werden.

Des Weiteren steht mit der aktualisierten Firmware für diese Drehgeber ein vergrößerter Speicherbereich für Motordaten und weitere herstellerspezifische Daten zur Verfügung.Die robusten induktiven Drehgeber ECI 1319S und EQI 1331S ohne Eigenlagerung eignen sich besonders für Applikationen mit hoher mechanischer Belastung des Rotors bis 600 m/s^2 und des Stators bis 400 m/s^2.

Zusätzlich zu den optischen Drehgebern ROC 424S und ROQ 436S mit Eigenlagerung und Vollwelle stehen auch die optischen Drehgeber ECN 424S und EQN 436S mit Eigenlagerung und Hohlwelle zur Verfügung.
