Perfekt für Einsteiger und Überflieger

Lösungen für die Automobil- und Luftfahrtindustrie

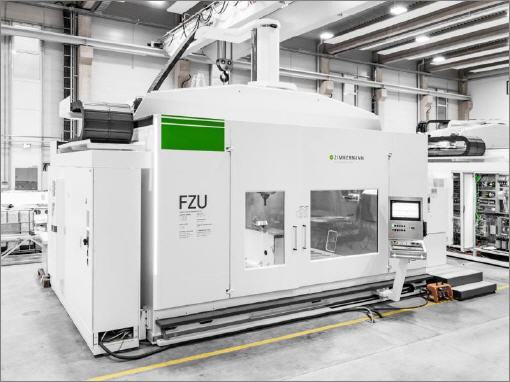

Auf der EMO zeigt die F. Zimmermann GmbH die jüngsten Entwicklungen ihres umfangreichen Produktspektrums. Neben ihrem 6-Achs-Horizontal-Bearbeitungszentrum für die Aluminium-Hochvolumen-Zerspanung in der Flugzeugbranche können Besucher live die extrem kompakte 5-Achs-Portalfräsmaschine FZU erleben. Diese arbeitet dank ihres thermosymmetrischen Aufbaus hochgenau. Bearbeiten lassen sich insbesondere Aluminium, Ureol und Kunststoffe. Modell-, Werkzeug- und Formenbauer, die unter anderem für die Automobilindustrie fertigen, erhalten ein flexibles Einsteigermodell mit einer hohen Preis-Leistungs-Dichte.


Die Anforderungen, die Modell-, Werkzeug- und Formenbauer erfüllen müssen, steigen stetig – das gilt insbesondere bei Aufträgen aus der Automobilindustrie: Die Oberflächen der Bauteile müssen nahezu perfekt sein, die Genauigkeiten immer höher. Dazu kommt die Geschwindigkeit, mit der Hersteller neue Modelle oder Varianten auf den Markt bringen. Konnten Modell-, Werkzeug- und Formenbauer früher auf lange Sicht planen, müssen sie heute wesentlich rascher auf Anfragen reagieren können.

Als Partner der Anwender bietet die F. Zimmermann GmbH mit der flexiblen FZU eine 5-Achs-Portalfräsmaschine, die in ihrer kleinsten Ausführung mit einem Gewicht von 35 Tonnen, einer Länge von 3.500, einer Breite von 7.500 und einer Höhe von knapp 5.000 Millimetern leicht und platzsparend ist. Als „Hakenmaschine“ ausgeführt, kann Zimmermann die Anlage im eigenen Haus aufbauen und sie per Lkw oder Schiff zu den Kunden transportieren – ohne sie demontieren zu müssen. Am Bestimmungsort ist sie nach kurzer Zeit einsatzbereit. Anwender profitieren von einer schnell verfügbaren Lösung mit fundamentlosen Aufstellmöglichkeiten. Für ihre Größe erreicht die Portalmaschine zudem einen beachtlichen Arbeitsbereich.

Das Grundgestell besteht aus einer durchgängigen U-Konstruktion. Darauf sitzt ein thermosymmetrisches Portal: Frässpindel, Führungen und andere genauigkeitsbestimmende Bauteile sind so angeordnet, dass ihre Erwärmung keinen Einfluss auf die Bearbeitungsqualität hat. Der mittig geführte Z-Schlitten hat einen achteckigen Querschnitt. Das macht ihn besonders stabil.

Auch für die Luftfahrtindustrie bietet Zimmermann spezialisierte Fräslösungen. In Halle 13, am Stand B35 präsentiert der Hightech-Anbieter die patentierte Automationseinheit des Horizontal-Bearbeitungszentrums FZH. Der Maschinenbauer wird Besuchern anhand dieser Komponente die Funktionsweise seiner zukunftsweisenden Anlage im Detail erklären. Zimmermann hat diese Maschine vor rund drei Jahren auf den Markt gebracht und seitdem weiter optimiert.

Damit lassen sich Werkstücke aus ganz unterschiedlichen Materialien effizient fertigen. Die Kerntechnologie besteht aus einem robusten, wassergekühlten Fahrständer. Und weil der Führungswagenabstand mit zunehmender Eintauchtiefe in das Material zunimmt, erreicht die Maschine eine maximale Steifigkeit. Dazu kommen hochdynamische Fräsköpfe, die für eine effiziente Bearbeitung großer Strukturteile sorgen. Die standardmäßige Automationssteuerung erleichtert die Leitrechneranbindung und eine effiziente Verkettung mehrerer Anlagen.

Zimmermann präsentiert sich auf der EMO als Lösungsanbieter. Denn mit unterschiedlichen Ausstattungsmöglichkeiten und Leistungen stimmt der Hersteller die Anlagen immer auf die individuellen Anforderungen der Kunden ab. Dazu gehört auch ein umfassender Service, wie eine Hotline außerhalb der üblichen Arbeitszeit und Ferndiagnosesysteme, die bei Bedarf kürzeste Reaktionszeiten ermöglichen.

Mehr Informationen zur F. Zimmermann GmbH:

Kontakt  Herstellerinfo
F. Zimmermann GmbH
Goethestr. 23-27
73770 Denkendorf
Tel.: +49 (0) 711 / 934 935 0
Fax: +49 (0) 711 / 934 935 300
E-Mail: info@f-zimmermann.com
www.f-zimmermann.com
