Kugeln in Käfighaltung

Dr. Tretter auf der Industriemesse ie in Freiburg

Auf der Industriemesse ›ie‹, die vom 30. Januar bis 1. Februar 2019 in Freiburg stattfindet, präsentiert Dr. Tretter in Halle 2 am Stand G-111 unter anderem sein Programm an Kugelbuchsen.


Bei Kugelbuchsen hält und führt ein Käfig die umlaufenden Kugeln. Sie wälzen dabei auf der Führungswelle ab und werden über einen Kanal zurückgeleitet. Das ermöglicht eine unbegrenzte Linearbewegung. Die Welle, auf der sich die Kugelbuchse bewegt, ist in der Regel an beiden Seiten gelagert. Damit entsteht eine freitragende Linearführung. Somit lässt sich das Führungssystem beispielsweise auch auf unebenen Flächen sicher montieren oder als Hubführung einsetzen.

Dr. TRETTER hat diese Bauteile in verschiedenen Formen im Programm. Die zylindrisch geformte Kugelbuchse kann geschlossen, geschlitzt oder offen ausgeführt sein. Für die Montage muss sie in eine Bohrung eingebracht und gesichert werden. Offene Kugelbuchsen kommen bei unterstützten Wellen zum Einsatz.

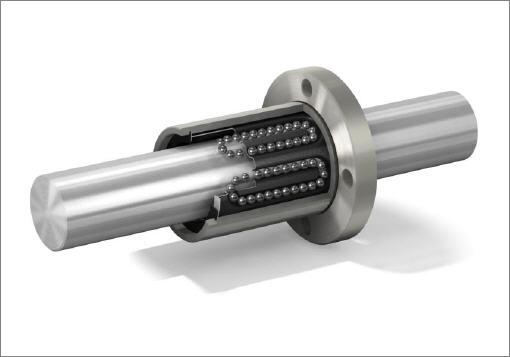

Die geschlitzte Ausführung wird in geschlitzte Lagergehäuse eingebaut. Mittels einer Schraube im Gehäuse kann der Anwender das Spiel zwischen Buchse und Führungswelle einstellen. Eine weitere Form ist die Flanschkugelbuchse, die auch in doppelter oder dreifacher Führungslänge erhältlich ist. Weil diese bereits einen integrierten Montageflansch hat, muss die Kugelbuchse nur noch angeschraubt werden.

Bei den Lagereinheiten von Dr. TRETTER handelt es sich um Gehäuse aus Grauguss oder Aluminium, in denen die Kugelbuchsen bereits montiert sind. Diese sind in geschlossener oder offener Ausführung lieferbar, jeweils auch einstellbar mit geschlitztem Gehäuse. Neben dem Basisgehäuse mit einem Einzellager stehen die Lagereinheiten auch als Tandemeinheiten mit zwei Kugelbuchsen zur Verfügung.

Dr. TRETTER bietet Kugelbuchsen und bearbeitete Wellen mit Durchmessern von drei bis 150 Millimetern. Für besondere Anwendungen im Lebensmittel- oder Pharmabereich oder bei korrosiven Umgebungsbedingungen liefert Dr. TRETTER rostbeständige Stahlkugelbuchsen.

Mehr Informationen zur Dr. Tretter GmbH+Co.:

Kontakt  Herstellerinfo
Dr. Erich TRETTER GmbH + Co.
Am Desenbach 10 + 12
73098 Rechberghausen
Telefon: +49 7161 95334-0
Telefax: +49 7161 51096
E-Mail: info@tretter.de
www.tretter.de
