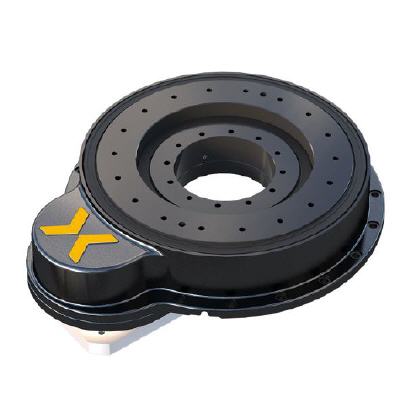

Präzisions-Rundschalttische von Nexen

Baureihe erweitert

Die Nexen Group, Inc.hat neue Präzisions- Rundschalttische der Reihe MRS (Motor Ready Sealed) im Programm. Die neue Baureihe ist nach Schutzart IP65 abgedichtet und für den Anschluss an eine Motor-Getriebe-Kombination vorbereitet.


Präzisions-Rundschalttische der Reihe MRS sind die ideale Lösung für präzise Indexieranwendungen bei Werkzeugmaschinen, Montage- und Schneideanlangen, automatisiertem Schweißen, in der Halbleiterherstellung, Robotertechnik, Medikamentenverpackung und vielen weiteren Anwendungen.

Dank der hohen Übersetzung zwischen Rollenritzel und Zahnkranz können Anwender das System über einen Servomotor direkt antreiben und kommen ohne Reduktionsgetriebe aus. Dadurch wird der Aufwand bei Konstruktion und Montage deutlich reduziert. Die aus dem Rollenritzel-Antrieb resultierenden Zahnkräfte werden von der Lagerung des Ritzels aufgenommen, wodurch die Motorwelle keinen radialen Kräften ausgesetzt ist. Dadurch entfällt eine kostenintensive Schwerlastausführung des Antriebs.

Der Rundschalttisch MRS bietet eine hohe Schaltpräzision, mit einer Absolut-Positioniergenauigkeit von bis zu ± 31 arcsec (Winkelsekunden) und einer Wiederholgenauigkeit von bis zu ±5,2 arcsec. Im Gegensatz zu anderen Antriebsystemen herrscht hier Spielfreiheit zwischen Motor und angetriebener Last. Die Beschleunigung ist im Vergleich zu anderen Technologien bis zu zweimal höher. Der Rundschalttisch ist für hohe Geschwindigkeiten bis zu 304 rpm (Umdrehungen pro Minute) ausgelegt.

Um die Montage zu erleichtern, ist er für den Anschluss an eine Motor-Getriebe-Kombination vorbereitet. Mit 150 mm, 250 mm und 350 mm Lochkreisdurchmesser stehen drei Baugrößen zur Auswahl. Die große Mittenöffnung dient zur Leistungsoptimierung bei eingeschränktem Bauraum. MRS-Rundschalttische sind vollkommen abgedichtet und besitzen die Schutzklasse IP65.

Mehr Informationen zum Nexen-Vertriebspartner:

Kontakt  Herstellerinfo
Nexen-Vertriebspartner in Deutschland:
LTK Lineartechnik Korb GmbH
Düsseldorfer Straße 7
71332 Waiblingen
Tel.: 07151 93700 0
Fax: 07151 93700 50
E-Mail: info@ltk.de
www.lineartechnik-korb.com
