Abgedichtetes Miniatur-Spannmodul

Produkt mit hoher Einzugskraft

Speziell für kompakte Anwendungen in Zerspanung, Montage und Handhabung sowie in der Messtechnik hat SCHUNK ein komplett abgedichtetes Miniatur-Spannmodul entwickelt, das kompakte Abmessungen mit hohen Einzugs- und Haltekräften, einer hohen Formstabilität sowie einer Wechselwiederholgenauigkeit < 0,005 mm vereint.

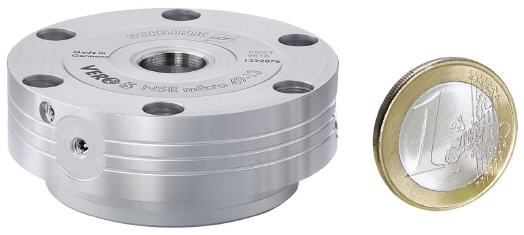

Um trotz der kompakten Maße eine hohe Einzugskraft zu erzielen, erfolgt der Antrieb beim SCHUNK VERO-S NSE mikro 49-13 über einen Axialkolben. Über das patentierte Antriebskonzept bestehend aus Eil- und Spannhub und mithilfe der standardmäßig integrierten Turbofunktion werden Einzugskräfte von 1.500 N erreicht.

Damit ist das Modul zwischen dem NSE mikro 49 (400 N) und dem NSE mini 90-25 (6.000 N) angesiedelt. Die Haltekräfte liegen je nach verwendeter Gewindegröße des Spannbolzens (ø 10 mm) bei 3.000 N (M3) beziehungsweise 5.000 N (M4). Die Verriegelung erfolgt mechanisch über ein Federpaket. Sie ist selbsthemmend und formschlüssig. Die Position des Spannschiebers lässt sich über eine Staudruckabfrage detektieren.

Damit eignet sich das Miniaturmodul (ø 49 mm, Bauhöhe über Tisch 13 mm) sowohl für die Zerspanung als auch für die Automatisierung. Zum pneumatischen Öffnen des Moduls genügt ein Systemdruck von 6 bar. Die Ansteuerung kann wahlweise seitlich oder bodenseitig erfolgen. Um eine lange Lebensdauer sowie eine größtmögliche Prozesssicherheit zu gewährleisten, sind sämtliche Funktionsteile wie Grundkörper, Spannbolzen und Spannschieber in Edelstahl ausgeführt.

Mehr Informationen zur SCHUNK GmbH & Co. KG:

Kontakt  Herstellerinfo
SCHUNK GmbH & Co. KG
Bahnhofstr. 106 - 134
74348 Lauffen/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
E-Mail: info@de.schunk.com
www.schunk.de
