Traditionsreiche Schiffswerft setzt auf Microstep

Schneidlösungen mit Anspruch

Mehr als 180 Jahre Schiffbau liegt in der DNA der German Naval Yards Kiel. Im Verbund mit weiteren Werften ist das Unternehmen Experte für die Fertigung von Marineschiffen – aber auch Superyachten laufen innerhalb der Gruppe vom Stapel. In Sachen Zuschnitt vertraut das Unternehmen auf Lösungen von MicroStep. Drei Anlagentypen sind auf der Werft im Einsatz. Beim Brennstart steht die MG Baureihe mit zwei Portalen und enormem Arbeitsbereich im Fokus. Für das Traditionsunternehmen ein unverzichtbarer Bestandteil des Technologieparks.

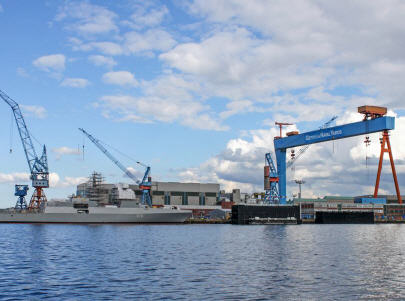

Das Wahrzeichen von Kiel ist zeitgleich auch das Aushängeschild der Schiffswerft German Naval Yards: ein Portalkran mit beeindruckenden Ausmaßen. Er ist blau, 110 Meter hoch, kann 900 Tonnen heben und prägt seit 1975 das Kieler Stadtbild. Wie die Förde zu Kiel, so gehört auch die traditionsreiche Werft zur schleswig-holsteinischen Landeshauptstadt. Mehr als 180 Jahre Schiffbaugeschichte setzt German Naval Yards fort. „Stark und verlässlich auf allen Weltmeeren“, lautet der Leitspruch des Hightech-Unternehmens.

Der Spezialist für Design und Konstruktion von Marineschiffen wie beispielsweise Fregatten, Korvetten und Patrouillenbooten sowie den Bau von Superyachten verfügt über eine einzigartige Werftinfrastruktur: Beispielsweise wird eines der größten Trockendocks in Europa betrieben. Das Areal an der Kieler Förde umfasst mehr als 250.000 qm. „Die Größe unserer Werftanlagen und die Besonderheiten unserer Baumethodik ermöglichen uns eine qualitätssichernde Großblockbauweise mit hohem Vorausrüstungsgrad“, erläutert Jan Fust, Manager Steel Construction. So können viele Arbeitsschritte aus der Dockphase in die Schiffbauhallen vorverlagert werden.

Zu den infrastrukturellen Vorteilen zählt auch der Qualitätsstandard, der bei German Naval Yards an jedes Bauteil angelegt wird. „Wir sind die Erfinder der Genaufertigung – Schweißprozesse sind so abgestimmt, dass wir eine Null-Fehler-Toleranz fahren. Wir wenden äußerst stabile Prozesse an“, so Fust weiter. Um ein führendes Unternehmen im maritimen Industriebereich zu sein, bedarf es neben Fachkräften auch entsprechender Technologien.

Seit 2016 sind beim Bau von Schiffen MicroStep-Anlagen involviert. Denn German Naval Yards Kiel setzt im Bereich Zuschnitt auf Lösungen von MicroStep. Tragende Säule beim Brennstart, quasi der Geburtsstunde des Schiffes mit dem Zuschnitt des ersten Einzelteils aus einem Stahlblech, ist die Plasmaschneidanlage der Baureihe MG. Die Anlage verfügt über eine Bearbeitungsfläche von 52.500 x 3.500 mm – auf dieser Strecke sind zwei Portale im Einsatz.

Beide Portale wurden mit einem Plasmarotator zur 3D-Bearbeitung von Blechen ausgestattet. An einem Portal ist zudem eine Inkjet-Markiereinheit, am anderen Portal ein Lasermarkierer angebracht. Baustahl aber auch hochlegierte Stähle werden mit der vielseitigen Schneidanlage geschnitten, die ein Plasmaschneidsystem eines anderen Anbieters ablöste. Grund für die Investition in die MG Baureihe war die Präzision beim 3D-Zuschnitt. Beispielsweise darf in der Breite und Länge auf 12 Metern Zuschnitt maximal eine Abweichung um 0,5 mm sein. „Die Genauigkeit ist exzellent, die Maßhaltigkeit der Maschine ist unschlagbar“, sagt Fust, der über die Jahre Erfahrungen bei unterschiedlichen Werften sammelte.

Für Schneidaufträge im höheren Materialstärkenbereich sorgt bei German Naval Yards Kiel seit Mitte 2019 die EasyCut von MicroStep. Die Brennschneidanlage ist mit vier Autogenbrennern ausgerüstet. Hier werden unter anderem Flansche mit Sackloch für den Maschinenbau geschnitten. Gemeinsam mit der MG Plasmaschneidanlage werden Schneidaufgaben im Stärkenbereich von 3,5 bis 200 mm abgearbeitet. Für die Bearbeitung großformatiger Bleche steht zudem ein DRM-PL-Portal zur Verfügung, das auf einer existierenden Paneelstrecke aufgebaut wurde. Paneele bilden das Grundgerüst von Decks und Außenhaut und erreichen eine Größe von bis zu 16 x 18 m. Das MicroStep-Portal der Paneelschneidanlage verfügt über mehr als 18 m Breite mit Technologien zum Fasenschneiden mittels Autogenrotator, zur Primer-Entfernung mit einem Sandstrahlsystem und zum Markieren.
