Arno: Neues Planfrässystem
Ideal für kleine Teile

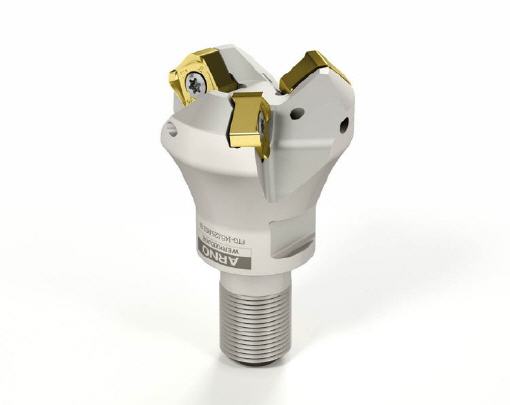

ARNO Werkzeuge präsentiert ein neues System zum Planfräsen. Das FT-Planfrässystem 09 besteht aus stabilen Trägerwerkzeugen mit mehr Zähnen und dazu passende kleinere Wendeschneidplatten. Die Differenzialteilung der Trägerwerkzeuge sorgt dabei für einen ruhigen und vibrationsarmen Fräsprozess.
„Ein Trend bei Anwendern geht zu kleineren Aufmaßen der zu bearbeitenden Werkstücke, die schneller, mit höheren Vorschubgeschwindigkeiten gefahren werden“, berichtet Marco Staiger, Anwendungstechniker bei ARNO Werkzeuge. Dafür hat der Hersteller ein neues, stabiles Planfrässystem entwickelt.
Es besteht aus zwei Varianten an Trägerwerkzeugen, die einen Durchmesserbereich von 20 – 80 Millimeter abdecken. Durch eine enge Teilung der Trägerwerkzeuge verfügen sie trotz kleinem Durchmesser über mehr Zähne. So lassen sich zum Beispiel neun Wendeschneidplatten montieren, wo seither nur sechs möglich waren. Trotz enger Baumaße gibt es innere Kanäle für Kühlmedien. Durch sie wird Kühlschmiermittel oder - bei Trockenbearbeitung - Luft direkt in die Schneidzone geführt.
Dazu passend gibt es drei Sorten kleiner doppelseitiger Wendeschneidplatten mit je acht Schneiden. Eine neue Sorte mit Multicolor-Beschichtung und guter Verschleißerkennung für die Stahlbearbeitung, eine ebenfalls neue Sorte für die Bearbeitung rostfreier Stähle, die aber auch universell einsetzbar ist sowie eine bewährte Sorte für Gussbearbeitungen. Obwohl die Wendeschneidplatten doppelseitig sind, erreichen Anwender mit ihnen einen positiven Spanwinkel und somit weichschneidende Fräsprozesse. Das liegt an den bewährten Geometrieformen des Herstellers. Befestigt werden sie sicher und gut zugänglich durch Spannschrauben mit Torx Plus Antrieb.
Die Trägerwerkzeuge für Durchmesser von 20 - 32 Millimeter sind als Einschraubwerkzeug ausgeführt, die Modelle für Durchmesser 32 - 80 Millimeter als Aufsteckwerkzeug. Sie lassen sich einfach handhaben und sind vernickelt, was sie verschleißfester macht und für eine angenehme Haptik sorgt.
Insgesamt macht das neue FT-Planfrässystem 09 von ARNO Werkzeuge einen durchdachten und ausgereiften Eindruck. Überzeugend ist vor allem die optimale Ausnutzung der Schneide bei kleineren Zustellungen bis maximal vier Millimeter. So müssen Anwender nicht mehr nur zur Hälfte genutzte Wendeschneidplatten wegwerfen. Mit der Sortimentserweiterung bedient der Hersteller die Trends der Fräsbearbeitung zu kleineren Aufmaßen und schnelleren Bearbeitungen sowie höheren Zeitspanvolumen durch schnelleren Vorschub - alles Maßnahmen, die die Produktivität steigern.
Mehr Informationen zur Karl-Heinz Arnold GmbH:
 |
Karl-Heinz Arnold GmbH |
|
Karlsbader Straße 4 |
|
73760 Ostfildern |
|
Tel.: +49 (0) 711 34 802-0 |
|
Fax: +49 (0) 711 34 802-130 |
|
E-Mail: anfrage@arno.de |
|
www.arno.de |
