Anzeigen, analysieren und vergleichen

Visualisieren von 3D-CAD-Daten

Glovius, ein Viewer zum Visualisieren und Analysieren von 3D-CAD-Daten, wurde mit der aktuellen Version weiter verbessert.

Die Neuerungen der aktuellen Version:

  • 2D-Vergleich verschiedener Versionen von DXF, DWG und CATDrawing Dateien
  • Support für CATIA V5-6 2019
  • Optimierung der Schnittdarstellung und Projizierte Fläche

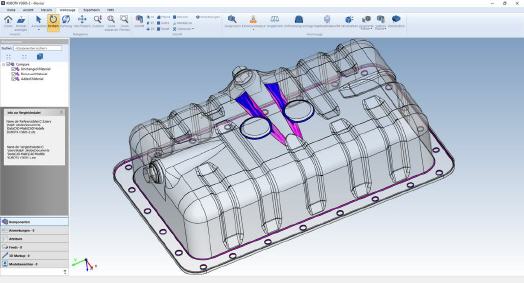

Ein Highlight in Glovius ist der automatische Vergleich von 3D-CAD-Daten. Der 3D-Vergleich hilft bei der Erkennung, Berichtserstellung und Visualisierung von CAD-Konstruktionsänderungen. Die Lösung führt einen B-Rep-basierten Vergleich der 3D-Geometrie durch und ermöglicht die Überprüfung und Inspektion von Unterschieden in zwei beliebigen 3D-CAD-Dateien.

  • Automatischer Vergleich großer Datensätze während der CAD-Migration
  • Vergleichen von Design-Iterationen für schnelle Design-Reviews
  • Einrichten von Regeln, um Komponenten mit maximalen Abweichungen hervorzuheben
  • Zentralisiertes Dashboard und Berichterstellung, zugänglich über einen Browser


Glovius ist einfach zu bedienen. Durchdachte Bemaßungsfunktionen lassen kaum Wünsche übrig. Messen von Abständen, Flächen, Volumen und Massen ist für Teile und Baugruppen möglich. Entformungsschrägen, Kollisionsanalysen und Explosionsansichten vervollständigen die vielfältigen Mess- und Darstellungsmöglichkeiten.

In Glovius geladene 3D-Daten können direkt als 3D-PDF- oder 3D-HTML-Datei gespeichert werden und im Webbrowser angezeigt werden. Die 3D-HTML-Dateien werden komprimiert, ohne die visuelle Qualität oder Genauigkeit im Vergleich zur ursprünglichen CAD-Datei zu beeinträchtigen.

Unterstützt werden die Formate CATIA V4/V5/V6, NX, Inventor, Pro/Engineer & Creo, CADDS, JT, SolidWorks, Solid Edge, STEP, IGES, STL, Rhino, VDA-FS und VRML, die einzeln oder im Gesamtpaket als Arbeitsplatz- oder Netzwerklizenz erworben werden können. Für Teams stehen kostengünstige Team-Packs zur Verfügung.

Ein optionales Modul ermöglicht den Export im STEP-, IGES-, Parasolid- und 3MF-Format.
