Für den Einsatz in der Fertigungsmesstechnik

Drehtisch von Nexen

Nexen hat in Zusammenarbeit mit dem Messtechnikspezialisten Mahr für einen französischen Automobilhersteller den Drehtisch CRD350 entwickelt. Die kundenspezifische Lösung sorgt beim Einsatz in der Fertigungsmesstechnik für höchste Positioniergenauigkeit in Drehrichtung und eine bemerkenswerte dynamische Leistung.


Die Mahr GmbH mit Hauptsitz in Göttingen ist ein weltweit agierender Hersteller von Fertigungsmesstechnik. Vom einfachen Messschieber bis hin zum hochpräzisen optischen Messsystem werden die Lösungen von Mahr überall in der Industrie eingesetzt. Ganz gleich ob Automobilindustrie, mechanische Konstruktion, Medizintechnik, Luftfahrt, Optik oder erneuerbare Energien – in vielen Branchen, in denen Präzision ein unverzichtbarer Bestandteil der Produktion ist, sind Ausrüstungen von Mahr im Einsatz und messen mit höchster Genauigkeit selbst kleinste Abweichungen bei Maßen, Formen und Oberflächen.

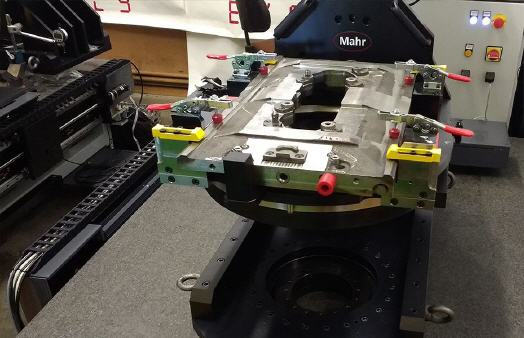

Mahr hatte die Aufgabe, für einen französischen Automobilhersteller ein kundenspezifisches System zur Messung der Rauigkeit eines zentralen Motorbestandteils zu entwickeln. Dazu ging Mahr eine Partnerschaft mit Unicum Transmission de Puissance ein, dem französischen Vertriebspartner von Nexen. Nach einer anfänglichen, gemeinsam durchgeführten Studie entwickelte Unicum zusammen mit Mahr eine innovative, in Europa einzigartige technische Lösung: den Drehtisch Nexen CRD350. Er sorgt für höchste Positioniergenauigkeit bei der Drehung und eine bemerkenswerte dynamische Leistung.

Der Drehtisch auf Basis eines Rollen-Ritzel-Systems bietet eine schlüsselfertige Lösung für nicht getaktete Bewegungen bei hoher Leistung. Er ermöglicht sowohl dynamische Bewegungen als auch eine außergewöhnliche Positioniergenauigkeit. Die Leistungsparameter des Rundtischs sind beeindruckend: Genauigkeit 35 Winkelsekunden, maximale Geschwindigkeit 94 U/min, maximales Drehmoment 564 Nm. Neben diesen Vorteilen stellt der Nexen CRD350 eine ausgesprochen kompakte, spielfreie Antriebslösung dar, die ohne Wartung und Schmierung auskommt.

„Der Rundtisch besteht aus dem Nexen Rollen-Ritzel-System mit einem speziellen Zahnkranz und hochwertigen Kreuzrollenlagern für besondere Steifigkeit und zur Aufnahme hoher Beanspruchungen. Das System ist auf ein Gussteil montiert. Der Mittendurchlass des ringförmigen Designs ermöglicht den wichtigen Zugang zum Zentrum des Tischs, was sehr praktisch ist, um elektrische Leitungen oder andere Maschinenbauteile durchzuführen“, erklärt Alain Fourcroy, Vertriebsingenieur bei Unicum. „Die Anwendung entspricht in vollem Umfang den Erwartungen des Endkunden. Dank der Vereinigung unseres Know-hows konnte dieses in seiner Art einmalige Projekt erfolgreich abgeschlossen werden.“

„Die Nachfrage und der Bedarf sind derzeit überdurchschnittlich groß“, sagt Jacques Loiseau, Leiter der Sonderentwicklung bei Mahr. „Für weitere Entwicklungen wünschen wir uns, dass der Rundtisch dieselbe Genauigkeit auch bei einer exzentrischen Beladung bieten kann. Momentan beträgt die überhängende Last ca. 250 kg bei einer Exzentrierung von 200 mm. Eine weitere Anforderung konnte jedenfalls perfekt erfüllt werden: die Fähigkeit zum Handling schwerer Lasten mit reduziertem Spiel.“

Die niedrige Bauhöhe und generelle Kompaktheit des Ringantriebssystems ermöglichen die Nutzung in einer Vielzahl von Anwendungen. Neben dieser kundenspezifischen Entwicklung für Mahr werden die CRD-Ringantriebssysteme von Nexen in unterschiedlichen Anwendungen eingesetzt, darunter Schneideanlagen, Portalsysteme, medizinische Produkte, Roboter, Werkzeugmaschinen sowie Anwendungen in der Luft- und Raumfahrt, Halbleiterproduktion und Fördertechnik.

Mehr Informationen zum Nexen-Vertriebspartner:

Kontakt  Herstellerinfo
Nexen-Vertriebspartner in Deutschland:
LTK Lineartechnik Korb GmbH
Düsseldorfer Straße 7
71332 Waiblingen
Tel.: 07151 93700 0
Fax: 07151 93700 50
E-Mail: info@ltk.de
www.lineartechnik-korb.com
