Günstig reparieren statt teuer austauschen

Eine ideale Lösung für defekte Gewinde

VÖLKEL, Hersteller und Spezialist für Gewindeschneidwerkzeuge, bietet mit dem V-COIL Thread Insert System eine einfache, günstige und zugleich langlebige Lösung zur Reparatur von defekten Gewinden.


Korrosion, normaler Verschleiß oder zu große Schraubanzugsmomente führen in der Praxis immer wieder zur Zerstörung von Gewinden. Das Gewinde ist so defekt oder so verschlissen, dass die Schraubverbindung nicht mehr sicher hergestellt werden kann.

Mit dem V-COIL Thread Insert System bietet VÖLKEL in vielen Anwendungsbereichen eine zweite Chance für Bauteile mit zerschlissenen, überdrehten und damit defekten Gewinden in Metallen, vielen Kunststoffen oder Verbundwerkstoffen.

Anwender profitieren von:

  • flexiblen Einsatzmöglichkeiten auch in engen Anwendungsbereichen
  • einer höheren Gewindebelastbarkeit nach der Reparatur durch bessere Gewindeeigenschaften
  • Korrosions- und Temperaturbeständigkeit - Werterhaltung und Qualitätssicherung
  • einem schnellen und einfachen Reparaturprozess in nur vier Schritten

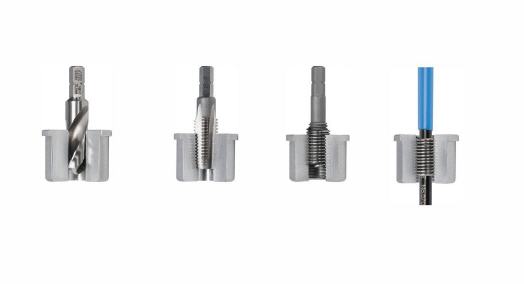

Gewindereparaturprozess

Bohren, Gewinde schneiden, Gewindeeinsatz einbauen, Zapfen brechen



Zudem wird V-COIL in Branchen wie der Elektro-, Medizin-, Luft- und Raumfahrt-Technik auch präventiv zur Gewindepanzerung eingesetzt. Bei Werkstoffen mit einer geringen Scherfestigkeit wie zum Beispiel Aluminium- und Magnesiumlegierungen wird durch das verstärkte Gewinde eine höhere Ausreißfestigkeit und damit bessere Gewindeeigenschaften erzielt.

Um für die Herausforderungen in speziellen Anwendungssituationen eine Lösung zu bieten, gibt es mit V-COIL automotive und V-COIL rapid sinnvolle Ergänzungen zum Standardsortiment.

V-COIL automotive bietet Lösungen, um im Automobilbereich den teuren Austausch von Bauteilen zu verhindern oder diesem von Anfang an vorzubeugen. Für die Reparatur von Zündkerzen-, Ölablassschrauben- oder Lambdasonden-Gewinde bietet VÖLKEL hier innovative Reparatursätze mit Einsätzen und intelligenten Werkzeugen. So werden Kfz-Reparaturen in wenigen Minuten sicher und günstig ausgeführt, statt durch Wartezeiten und hohe Kosten die Kunden zu verärgern.

V-COIL rapid ist ein Gewindereparatur-System zur Bedienung per Hand oder Maschine. Es bietet viele Vorteile gegenüber den herkömmlichen GewindereparaturSystemen durch eine einfache Handhabung beim Einbau (wahlweise per Hand oder mit einem Akkuschrauber) ohne justieren per Hand und seine Einsatzmöglichkeiten gerade an schwer zugänglichen Stellen.

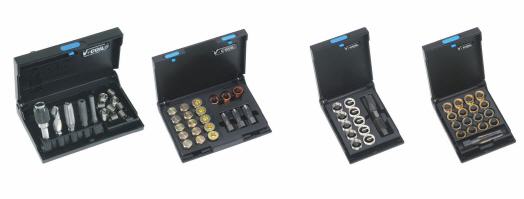

V-COIL rapid und V-COIL automotive


Das V-COIL Sortiment umfasst Gewindeeinsätze, Einbauwerkzeuge, Zapfenbrecher, Ausdrehwerkzeuge, STI-Gewindebohrer und STI-Spiralbohrer.

Alle zur Reparatur notwendigen Werkzeuge werden einzeln oder in funktional verpackten Sätzen geliefert. Neben konventionellem Einbauwerkzeug bietet VÖLKEL ein eigenentwickeltes Werkzeug für das Eindrehen von V-COIL Gewinde-Einsätzen auf Bohrmaschinen und Automaten.

Mit ihm lassen sich kleine und mittlere Serien deutlich schneller und ergonomischer abarbeiten als bisher. Die V-COIL Gewindeeinsätze gibt es in unterschiedlichen Längen von M 2 bis M 52. Neben metrischen Gewinden M und Mf sind auch zöllige Einsätze nach G(BSP), UNC, UNF, UNx8, BSW und BSF lieferbar.

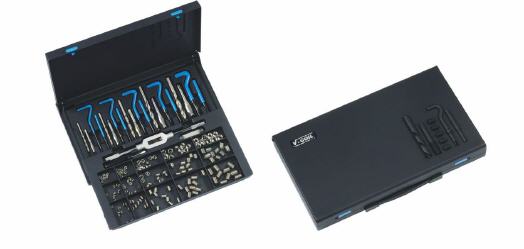

Gewindereparatur-Sortiment V-COIL VC 80


Auch bei der Gewindereparatur besteht häufig der Anspruch, die geschnittenen Aufnahmegewinde vor der Installation der Gewindeeinsätze auf die erforderliche Lehrenhaltigkeit zu überprüfen. Da die mit V-COIL STI-Gewindebohrern geschnittenen Aufnahmegewinde speziell für die Gewindeeinsätze dimensioniert sind, lassen sich hierfür keine Gewindelehrdorne für Standardgewinde nutzen. Es müssen spezielle STIPräzisions-Gewindelehrdorne verwendet werden, die VÖLKEL ab Lager verfügbar anbietet.

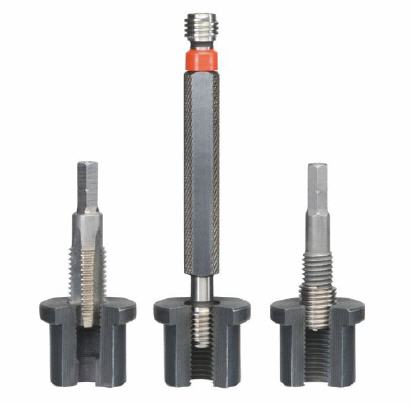

Prüfung mit dem STI-Präzisions-Gewindelehrdorn


Nach erfolgter Installation des Gewindeeinsatzes kann die Lehrenhaltigkeit des erhaltenen Innengewindes mit einem Gewindelehrdorn für Standardgewinde geprüft werden.

Umfangreiche Informationen und technische Daten zum V-COIL Thread Insert System und zu den STI-Präzisions-Gewindelehrdornen sind in den Katalogen VC 2020 und VG 2020 zu finden.
