Neues Antriebssystem von Kunzmann

Schnellere Achsen, kürzere Bearbeitung

Im Rahmen seiner Innovationsoffensive erweitert und verbessert KUNZMANN die Funktionalitäten der von ihm angebotenen manuellen Fräsmaschinen. Die Baureihen „M“ und „MA“ werden zukünftig mit einem neuen Antriebs- und Sicherheitssystem des österreichischen Herstellers B&R Automation ausgeliefert. So sind schnellere Achswechsel und kürzere Bearbeitungszeiten möglich. Gleichzeitig werden die Sicherheitsfunktionen erweitert, die sich nun schneller, einfacher und aus der Ferne überwachen lassen.

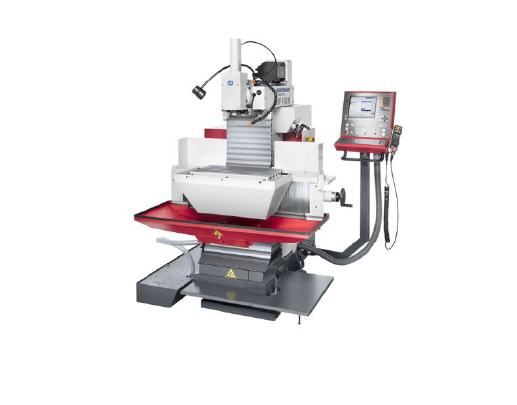

Mit der Innovation ausgestattet sind die Modelle WF 410 MA und WF 610 MA – standardmäßig mit einer Heidenhain 3-Achs-Aktiv-Digitalanzeige – sowie WF 410 M und WF 610 M mit Streckensteuerung Heidenhain TNC 128.

Das Kernstück der Neuheit bilden verschiedene neue Hardwarekomponenten mit einem zentralen Antriebs- und Sicherheitssystem. Dieses besteht aus einem leistungsstarken Synchronmotor für den Hauptantrieb und drei hochdynamischen Synchronmotoren für die X-, Y- und Z-Achse mit einem gemeinsamen Kompaktumrichter. Es entfallen die bisherigen Umschaltzeiten zwischen den Achsen, die schneller verfahren werden können, in der Folge verkürzen sich die Bearbeitungszeiten.

Bei einem Praxistest gelang die Musterbearbeitung eines Werkstücks beispielsweise mit einem Zeitgewinn von 42 Prozent im Vergleich zum bisherigen Antriebsmodell. Die zügigere Achsumschaltung macht zudem das Arbeiten flüssiger und effizienter.

Mit der neuen Ausstattung läuft der Spindelmotor merklich leiser als vorher, da der Umrichter nun mit einer Pulsweitenmodulation von 20 kHz – statt 5 kHz – betrieben wird.

Das neue Antriebskonzept wird zusammen mit einem neuen Sicherheitssystem vorgestellt, bei dem alle Überwachungsfunktionen in der B&R Sicherheitssteuerung in Verbindung mit der Heidenhain TNC128 zusammengeführt wurden. Als zusätzliche Kontrollmöglichkeit wird außerdem erstmals ein Bremsentest eingeführt. Sämtliche Status- und Fehlermeldungen können nun auch zur Fernwartung über einen Webbrowser und per Virtual Network Computing (VNC) aufgerufen werden. Auf diesem Wege lassen sich aus der Ferne auch Diagnose- und Servicefunktionen aufrufen und ausführen.

Ein weiterer Vorteil des neuen Antriebs- und Sicherheitssystems ist die vereinfachte und beschleunigte Inbetriebnahme der Maschinen. Darüber hinaus gelang es, die Anzahl der Schaltschrankkomponenten und den dazugehörigen Verdrahtungsaufwand zu reduzieren. Außerdem ist es jetzt möglich, sämtliche zur Inbetriebnahme benötigten Daten, Parameter und Sicherheitseinstellungen direkt von einer Compact Flash-Speicherkarte in die Maschinensteuerung zu laden.
