b+s: Kombination aus Quer- und Längsteilanlage

Mehrere Arbeitsschritte in einem Lauf erledigen

In der Blechbearbeitung wird eine immer größere Flexibilität der Zuschnitte für komplexe Anwendungen verlangt. Selbst bei wechselnden Blechdicken müssen hier oftmals anspruchsvolle Materialien präzise und schnell geschnitten werden. Eine Bearbeitung mit separaten Quer- und Längsteilanlagen ist aber zeitaufwendig und nur in mehreren Arbeitsschritten zu bewerkstelligen. Daher hat die b+s group Multi-Blanking-Anlagen entwickelt, die beide Arbeitsschritte in einem Durchlauf vereint.


„Um Verzögerungen durch externe Zulieferer zu vermeiden, verlangen viele unserer Kunden die Integration einer Längsteilschere in ihre Querteilanlagen, um einen weiteren Arbeitsschritt inhouse durchführen zu können“, berichtet Thomas Baral, Geschäftsführer der Burghardt + Schmidt GmbH. „Daher haben wir die Synergieeffekte der einzelnen Unternehmen der b+s group genutzt, um flexible Anlagen für diese hohen Qualitätsanforderungen zu entwickeln.“ Mit den neuen Multi-Blanking-Anlagen lassen sich mehrere präzise und individuelle Blechzuschnitte in einem Durchlauf realisieren. Außerdem bietet die hohe Fertigungstiefe eine größere Unabhängigkeit in Bezug auf die sich immer schneller veränderten Marktanforderungen.

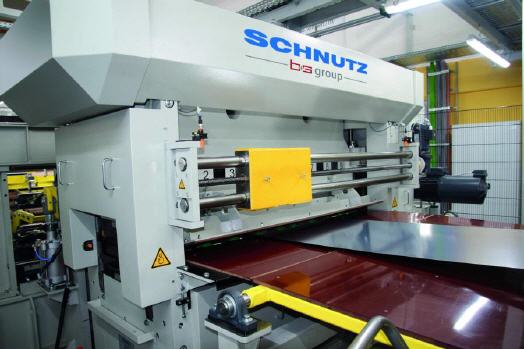

Die Multi-Blanking-Anlagen der b+s group vereinen eine Querteilanlage mit einer Längsteilanlage und sind für Bleche mit einer Materialbreite bis 2.500 mm sowie einer Materialdicke von 0,1 bis 6,0 mm ausgelegt. Durch die vorhandene Richtexpertise des weltweit ersten Richtmaschinenherstellers SCHNUTZ empfehlen sie sich für Festigkeiten über 1.500 N/mm2 und Streckgrenzen über 1.000 N/mm2. „Vor dem ersten Schnitt wird das Coil zunächst gerichtet und erst dann in Längsstreifen geteilt“, erläutert Baral. „Danach werden diese Streifen quergeteilt, wodurch pro Segment bis zu fünf Blechzuschnitte in der gewünschten Länge entstehen.“

Aufgrund der hohen Stückzahl der Blechzuschnitte bei geringen Abmessungen nimmt der Bereich für Stapelung und Verpackung eine wichtige Rolle ein. Daher hat die b+s group auf unterschiedliche Stapeltechniken wie ein Vakuum-, Magnetband- oder Schwingarmstapler geachtet.

Um auch hohe qualitative Anforderungen zu erfüllen, wird jede Anlage für die jeweilige Anwendung individualisiert. Beispielsweise sind die Materialdaten ein entscheidendes Kriterium dafür, wie eine Multi-Blanking-Anlage ausgelegt wird. „Bei unserem Pre-Sales-Service ist eine Werksbesichtigung samt persönlicher Beratung vor Ort von Vorteil, da die unterschiedlichen Anforderungen intensivst besprochen werden sollten“, so Baral. „Auch die Regelungs- und Antriebstechnologie spielt eine entscheidende Rolle bei hochwertigen Anlagen, denn so können Anlagen dieser Art bis zu einer Anlagengeschwindigkeit von 100 m/min ausgelegt werden.“ Deswegen wurde bei der Automatisierung der Anlagen auch das Know-how der b+s-Tochter DELTA Technik genutzt, um die mechanischen mit den elektrischen Komponenten abzustimmen.
