Neuer einachsiger PWM-Digitalantrieb

Innovatives von Aerotech

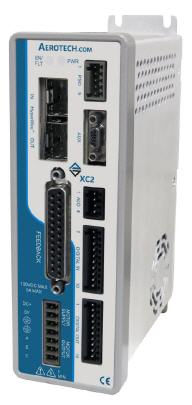

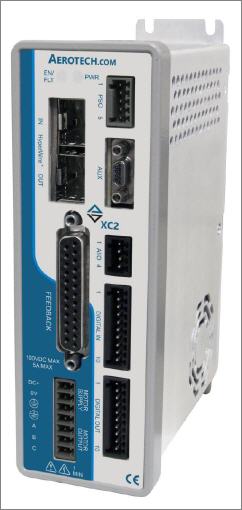

Der ›XC2 PWM‹ von Aerotech ist ein leistungsstarker Einachsen-Motorantrieb mit schmalem Kompaktgehäusefür Motion-Control-Anwendungen.


Der XC2 ist mit der Motion-Plattform „Automation 3200“ kompatibel, die den HyperWire-Motion-Bus (Glasfaserschnittstelle) verwendet, und kann bürstenlose und bürstenbehaftete Gleichstrommotoren, Schwingspulen-oder Schrittmotoren mit einer Betriebsspannung von bis zu 100 V Gleichstrom und einer Spitzenstromkapazität von 10 A steuern.

Digital geschlossene Strom-und Servoregelschleifen sorgen für ein Höchstmaß an Positioniergenauigkeit und Geschwindigkeitsstabilität. So sindRegelbandbreiten von bis zu 20 kHz möglich bei gleichzeitiger Steuerung digitalerund analoger Ein- und Ausgänge, paralleler Datenerfassung, Prozesssteuerung und Encoder-Interpolation – und zwar alles in Echtzeit.

Standardmäßig verfügt der XC2 über STO (Safe Torque Off), also eine Abschaltung des Antriebsmoments bei Wartungsarbeiten. Weitere Features sind ein Datenarray mit über 4 Millionen 32-Bit-Elementen, dedizierte Eingänge für Referenz-und Endschaltersignale sowie eine verbesserte Stromüberwachung.

Es werden Rechteck-, Sinus- und Absolut-Encoder unterstützt. Dabei akzeptiert der Antriebsregler Rechteck-Encodersignale mit bis zu 40 Millionen Impulsen pro Sekunde. Sinus-Encoder-Signale können für eine hochauflösende Positionsrückmeldung mit einem Faktor von bis zu 16.384 (14 Bit) interpoliert werden.

Optional lässt sich jeder einachsige XC2-PWM-Digitalantriebmit einerI/O-Erweiterungsplatine aufrüsten, was die Anzahl der I/O-Punkte deutlich erhöht. Auch diese Zusatzplatine verfügt über einen dedizierten, positionssynchronisierten PSO-Ausgang.
