Stechsystem 32T von Horn

Ideal für Langdrehmaschinen

Für den Einsatz auf Langdrehmaschinen und zum Ein- und Abstechen auf kleineren Drehmaschinen entwickelte die Paul Horn GmbH das neue System 32T.

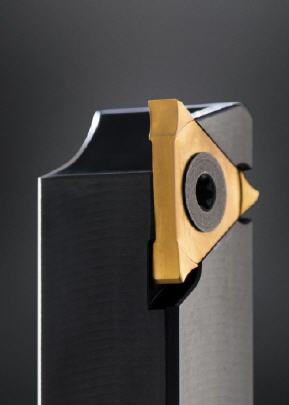

Der Werkzeughersteller erweitert das Werkzeugsystem um Varianten zum Gewindedrehen, Einstechen und Längsdrehen sowie zum Einstechen mit Vollradius. Die zentrale Klemmschraube bietet eine hohe Wechselgenauigkeit der Schneidplatte und einen direkten Anzug in den Plattensitz des Werkzeugträgers. Zudem sind keine Spannelemente notwendig, die den Spanfluss negativ beinträchtigen könnten.

Der Schraubenkopf der Spannschraube erzeugt keine Störkontur, was das Einstechen an einem Bund sowie das Abstechen direkt an der Spindel ermöglicht. Die präzisionsgesinterte Stechplatte ist als neutrale Platte sowohl links als auch rechts einsetzbar. Horn rundet mit dem System 32T sein Dreischneider-Portfolio hin zu kleineren Maßen ab.

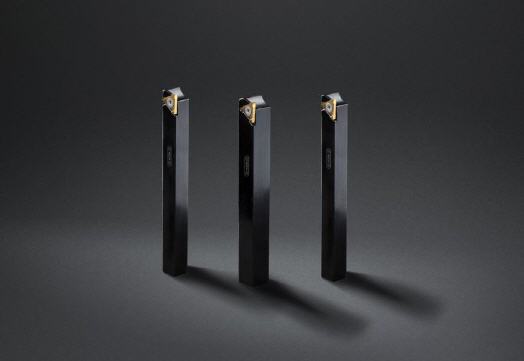

Die maximale Stechtiefe des Systems beträgt 4 mm, bei einer Stechbreite (w) von 0,5 mm bis 2,5 mm. Für Einstechoperationen sind die Stechplatten mit gerader Schneide sowie mit Vollradius verfügbar. Zum Abstechen gibt es die Wendeschneidplatte von Horn mit einer 15-Grad-Abstechschräge. Für die prozesssichere Spanableitung sorgt eine rundgeschliffene Spanformgeometrie. Der Werkzeugträger ist als Quadratschaft, in 8 x 8 mm, 10 x 10 mm, 12 x 12 mm und 16 x 16 mm ausgelegt.

Alle Versionen sind mit einer inneren Kühlmittelzufuhr ausgestattet und in linker und rechter Ausführung erhältlich. Bei den Substraten kann der Anwender zwischen EG35 (Materialgruppe P und M) oder der Sorte EG55 (Materialgruppe P) wählen.
