Auf sechs Füßen hochpräzise unterwegs

Hexapod von Aerotech

Aerotech lanciert einen neuen Hexapod: Der HEX150 RC mit 150 mm Durchmesser ergänzt als kleinerer Bruder die bestehende Produktfamilie mit 500 und 300 mm Durchmesser.

Der unverkennbare Vorteil der mehrachsigen, parallelkinematischen Hexapoden ist dessen präzise Positionierung frei in alle Richtungen. Bei einem mittigen Verfahrweg von 135 mm kann der kleine Bewegungskünstler mit seinen sechs Füßen bis zu 10 kg Nutzlast quasi vollkommen frei im Raum bewegen. Die sechs Freiheitsgrade machen das Mehrachssystem flexibel einsetzbar für die unterschiedlichsten Anwendungen.

Höchste Präzision im Submikrometerbereich Der neue 150er Hexapod lässt mit seiner hohen Tragfähigkeit gepaart mit großen Verfahrwegen und hohen Positioniergeschwindigkeiten von 50 mm/s kaum Wünsche bei der Anwendungsspezifikation offen. Das hochpräzise Positioniersystem besticht dabei durch seine hervorragende Mechanik: Extrem steife Antriebsbeine, mit bürstenlosen, schlitzlosen AC-Servomotoren sorgen nicht nur für eine ultimative Leistung und lange Lebensdauer, sondern für höchste Präzision im Submikrometerbereich.

Dabei sind die AC-Servomotoren direkt mit der Kugelrollspindel verbunden, was eine hohe Antriebssteifigkeit garantiert. Laut Hersteller ist der HEX150 RC derzeit der präziseste Hexapod am Markt. Schnelle Einschwingzeiten erlauben hohen Durchsatz bei Wiederholgenauigkeiten von weniger als 2 μm, auch die Schrittweiten von unter 20 nm in XYZ und 0,2 μrad in Θx Θy Θz gestatten vielfältige Einsatzgebiete.

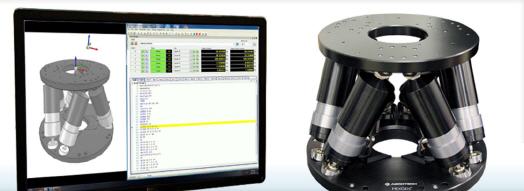

Simulation im freien Raum Aufgrund der komplexen Kinematik ist der Steuerungsaufwand eines Hexapoden jedoch nicht zu unterschätzen. Dem begegnet Aerotech mit der innovativen Steuerungsplattform A3200, resultierend aus jahreslanger Erfahrung mit anspruchsvollen kinematischen Anwendungen. Die darin integrierte, intuitive Simulationssoftware „HexGen Hexapod“ ermöglicht die einfache Programmierung und Steuerung der Hexapoden in jedem benutzerdefinierten Koordinatensystem. Der Nutzer kann den verfügbaren Arbeitsraum visualisieren und simulieren, um mit seinem Hexapod Kollisionsbetrachtungen durchzuführen. Zudem kann er auch bereits vorkonfigurierte Modelle aus einer hinterlegten Bibliothek mit Standarddesigns direkt auswählen.

Um den kompletten Arbeitsprozess simulieren zu können, greift die AS3200 über eine Simulationsschnittstelle auf die offene Plattform Coppelia Robotics V-REP zu. Auf dieser Plattform lassen sich komplette Automatisierungsprozesse simulieren, die benötigten Roboteraktuatoren, Linear- oder Drehtische wie auch Werkzeuge in einer 3D-Umgebung zusammenbauen.

Mehr Informationen zur Aerotech GmbH:

Kontakt  Herstellerinfo
Aerotech GmbH
Gustav-Weißkopf-Str. 18
90768 Fürth
Tel.: +49 (0)911 967 937 0
Fax: +49 (0)911 967 937 20
E-Mail: ufischer@aerotech.com
www.aerotech.com
