Enorme Einsparungen im Fertigungsablauf
Toolmanagement-Lösung von Zoller
Durch die Implementierung der smarten Toolmanagement-Lösung von ZOLLER, die Schnittstellen zu unterschiedlichen Softwareanbietern und Maschinen ermöglichen konnte, ist es der SIM Automation GmbH in Heilbad Heiligenstadt gelungen, Einsparungen im sechsstelligen Bereich zu realisieren sowie eine Datendurchgängigkeit über den gesamten Fertigungsprozess zu etablieren.
Mit ihrem Maschinenpark, bestehend aus 9 Maschinen, 400 verschie-denen Komplettwerkzeugen und 1.800 im System hinterlegten Einzel-komponenten, fertigt die SIM Automation GmbH im 2-Schicht-Betrieb Zerspanungsteile für ihre kundenspezifischen Komplettlösungen, zum Beispiel Montageanlagen, Zuführ- und Sortiersysteme sowie Prüf- und Inspektionssysteme. Da ist es selbstverständlich, dass man aufgrund der Nutzung unterschiedlicher Fremdsysteme versucht, redundante Datenanlagen zu vermeiden, Werkzeugkosten zu minimieren sowie den Überblick über die Werkzeugbestände und deren Lagerung zu behalten.
Zielsetzung und Wahl eines geeigneten Partners
Zielsetzung bei SIM war es daher, „ein Toolmanagement aufzubauen, das ein integraler Bestandteil unserer digitalen Unternehmenswelt ist und die Integration unterschiedlichster Maschinen und Softwarehersteller ermöglicht“, so Michael Trebing, Bereichsleiter Produktion bei der SIM. Gesucht wurde ein Partner, der eine Offenheit gegenüber anderen Systemen und die Bereitschaft mitbringt, die benötigten Schnittstellen gemeinsam zu entwickeln.
Neben einer hervorragenden Beratung waren dies die Gründe, warum im Auswahlverfahren die Entscheidung zugunsten der E. Zoller GmbH & Co. KG mit ihrem hauseigenen Toolmanagement-System fiel. Mitbewerber taten sich schwer dabei, ihre Systeme auch offen für andere Systemkomponenten zu machen.
„Hinzu kommt, dass die SIM im wesentlichen hochkomplexe Einzelteile fertigt. Wenn man am Anfang einen Fehler macht ist dieses Einzelteil irgendwann Ausschuss. Deshalb ist es wichtig, präzise vermessene Werkzeuge zu haben, um diesen Ausschuss absolut zu vermeiden“, so Trebing weiter.
Im Bereich der Prüf- und Messtechnik glänzt ZOLLER seit über 70 Jahren und hat sich vom Einstell- und Messgerätehersteller zum global agierenden Technologie-Anbieter und Systemlöser entwickelt.
Datendurchgängigkeit im gesamten Fertigungsprozess
Die Basis der ZOLLER TMS Tool Management Solutions ist die zentrale Datenbank z.One. Über diese zentrale Datenbank sind von der Konstruktion bis zum fertigen Teil alle Stationen des Fertigungsprozesses miteinander vernetzbar: CAD/CAM, Werkzeuglager, Einkauf, Einstell- und Messgeräte und Produktion. Hierbei werden bereits an anderer Stelle erfasste Werkzeugdaten übernommen sowie fehlende Werkzeug-daten aus der Cloud ergänzt.
Durch den modularen Aufbau des Toolmanagement-Systems kann der Funktionsumfang jederzeit dem jeweiligen Bedarf angepasst werden. Im Falle der SIM Automation GmbH war die Einbindungsmöglichkeit von Fremdsystemen das entscheidende Kriterium. Konkret benötigte SIM Schnittstellen zum CAM-System SolidCAM, zum Hänel-Lift und zum ERP-System AMS.
Prozesssichere Einbindung von Fremdsystemen
Die Inventarisierung und Standardisierung der Werkzeuge und das einmalige, zentrale Anlegen der Werkzeugdaten in der ZOLLER-Datenbank war ein erster Schritt, um eine sichere Datendurchgängigkeit über den gesamten Fertigungsprozess zu erzielen. Mithilfe der neuen Schnittstelle zum CAM-System SolidCAM greifen die SIM-Mitarbeiter dank der direkten Datenanbindung auf den kompletten Werkzeugdaten-bestand und die darin verbauten Komponenten in 2D und 3D zu.

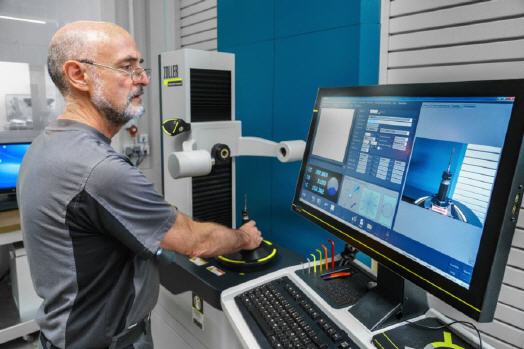

Auch das dazugehörige Simulationssystem bedient sich dieser Daten. Die im CAM-System erzeugte Werkzeugliste wird ebenfalls in der zentralen Datenbank z.One gespeichert. Diese benötigten Werkzeuge werden am ZOLLER-Einstellgerät vermessen und die Werkzeug-Ist-Daten über einen Postprozessor für die Maschine steuerungsgerecht aufbereitet und an die Maschine übertragen.
Früher hatte bei der SIM jeder Zerspaner mehrere Schränke, in denen er seine Werkzeuge und Komponenten aufbewahrte und zwar für jede seiner zu bedienenden Maschinen. Klar, dass da schon einmal der Überblick verloren gehen kann und Werkzeuge nachbestellt wurden, von denen in der Nachbarschublade noch weitere vorhanden gewesen wären. Mittlerweile hat die SIM durch den Einsatz eines Hänel-Lifts als Werkzeuglager zusätzliche Fläche in der Zerspanung gewonnen.
Hinzu kommt, dass durch die ZOLLER-Schnittstelle zum Hänel-Lift eine zeitgemäße und effiziente Lagerverwaltung der Werkzeuge, ihrer Komponenten und ihres Zubehörs eingerichtet wurde. Dank der Steuerung über die ZOLLER Toolmanagement Software wird den SIM-Mitarbeitern zum Beispiel durch die grafische Lageroberfläche ein schneller Zugriff auf den Lagerort ermöglicht. Außerdem können dank des genaueren Überblicks über den Umlauf und die Bestände der Werkzeuge die Werkzeugkosten minimiert werden. Bei allen Aus- und Einlagerungen wird jeweils automatisch eine entsprechende Anforderung an die Hänel-Steuerung gesendet und von dort erfolgt eine Antwort zurück an das System.
Das bei der SIM verwendete ERP-System AMS für die auftragsbezogene Projektfertigung ist speziell auf die Anforderungen für Einzel-, Auftrags- und Variantenfertiger zugeschnitten. Im Gegensatz zur SolidCAM- und Hänel-Schnittstelle gab es die Schnittstelle von der ZOLLER-Datenbank zu AMS bislang nicht und wurde von ZOLLER speziell auf Wunsch der SIM neu entwickelt. Alle Viertelstunde findet ein Datenaustausch zwischen der ZOLLER-Datenbank und AMS statt.
Dabei werden vom ZOLLER-Toolmanagement Bestandsänderungen, Bestandsabgleiche sowie Stammdatenänderungen an das AMS übermittelt und in umgekehrter Richtung Wareneingangsmeldungen und Stammdaten-neuanlagen. Gibt es aber ein führendes System? Michael Trebing meint dazu: „ZOLLER verfügt über mehr Buchungsmöglichkeiten als das AMS, das heißt wir haben ZOLLER etwas höher angeordnet als unser ERP-System.“
Das wirkt sich wie folgt aus: Das ZOLLER-Toolmanagement kennt sämtliche Umlaufbuchungen, Werkzeug-Buchungen, die auf Maschinen gehen, und die nach ihrem Einsatz wieder zurückkommen. Dies kennt ein klassisches ERP-System nicht. Im Rahmen des Schnittstellenaufbaus wurde deshalb berücksichtigt, dass wenn die Werkzeuge in den Umlaufbestand gehen, diese vom ZOLLER-Toolmanagement nicht aus dem Bestand genommen werden. Nur der Lift wird abgewertet. Wirklich aus dem Bestand genommen wird das Werkzeug erst, wenn es später beim Zurückkommen tatsächlich als Ausschuss gebucht wird. Erst dann wird der Bestand korrigiert.
Damit ist das ZOLLER-Toolmanagement das führende System für die Bestandsermittlung und meldet den Bestand an AMS, welches wiederum basierend auf Mindestbestellmengen Bestellungen durchführt.
Enorme Einsparungen und Produktivitätssteigerungen
Durch die Einführung des ZOLLER-Toolmanagements mit seiner effizienten Werkzeugverwaltung, seinen Möglichkeiten der Kosten-kontrolle und der Transparenz in der Prozesskette kann Produktionsleiter Trebing jetzt sehr genau sehen, auf welche Ressourcen und auf welche Kostenstellen sich die Abbuchungen innerhalb der Firma verteilen. „Wir können bereits sehen, dass wir im Laufe diesen Jahres die Werkzeugkosten um ungefähr 25.000 Euro reduziert haben. Einfach weil wir bestimmte Komponenten weggelassen oder eben standardisiert haben und dadurch wieder einen besseren Preis im Einkauf bekommen.“
Hinzu kommen große Einsparungen im gesamten Beschaffungsprozess. „Früher war jede Fräserbestellung bei der SIM ein längerer Prozess: dem Zerspaner hat plötzlich ein Fräser gefehlt, der Meister musste dann diesen Fräser anfordern. In der Arbeitsvorbereitung hat nochmal jemand überprüft, ob das wirklich in Ordnung war. Der Einkauf hat das Ganze dann bestellt. Wir haben diesen ganzen Prozess mittlerweile voll automatisiert“, berichtet Trebing stolz und geht davon aus, dass die SIM bis Jahresende, wenn alles so weiterläuft, über 100.000 Euro in den Beschaffungsprozessen eingespart haben wird.
Durch die Verfügbarkeit und genaue Vermessung der Werkzeuge, durch die Kostenkontrolle, aber auch durch neue Maschinen gab es einen weiteren postiven Effekt. Die SIM produziert jetzt durch die Umstellungen pro Mitarbeiter nahezu doppelt so viele Teile wie vor 2 Jahren und es gibt keine fehlenden Werkzeuge mehr.
Einfache Bedienung in Zeiten des Fachkräftemangels von Vorteil
Extrem erleichtert hat die Einführung des Toolmanagements dessen einfache Bedienung. Alle Mitarbeiter ziehen mit, aber es ist besonders beeindruckend, mit welchem Tempo die jüngeren Mitarbeiter und Azubis der SIM, die mit Wischen und Drücken an ihren Smartphones aufgewachsen sind, diese Systeme bedienen können. Das freut auch Norman Hempe von der mechanischen Fertigung: „Ich konnte einen Ferienmitarbeiter, der 2 Wochen da war, an einem Nachmittag so weit einlernen, dass er ohne weiteres Aufgaben mit dem ZOLLER-System erledigen konnte. Gerade das Thema Werkzeuge vermessen und die Einrichteblätter handhaben und verwalten. Das muss keine Zerspanungsfachkraft mehr sein. Das ist meiner Meinung nach so einfach zu bedienen, weil man beim Messen über ZOLLER durch die im System hinterlegten Toleranzen deren Einhaltung prüft und so die Prozesssicherheit gewährleistet. Man kann fast nichts mehr falsch machen.“
Früher waren die erfahrensten Mitarbeiter mit dieser Aufgabe in Beschlag genommen. Mittlerweile ist es wirklich eine Einfachstanwendung, die von jedem berechtigten Mitarbeiter durchgeführt werden kann.
Wenn man zusammen ein Ziel hat, kann man es auch erreichen
Es war für die SIM bei der Einführung des Toolmanagements und der Entwicklung der Schnittstellen eine große Hilfe, dass man nicht erst einmal mit Lasten- und Pflichtenheften beginnen und alle Schnittstellen selbst definieren musste, sondern dass ZOLLER aufgrund der bisher mit unterschiedlichen Systemen gemachten Erfahrungen gleich Lösungen präsentiert hat. Diese konnte die SIM mit sehr wenigen Ausnahmen direkt so übernehmen.
Was plant die SIM als nächstes? Mit ZOLLER soll eine Chip-Lösung umgesetzt werden, die den Anmelde-Komfort erhöhen soll. Das klassische Anmeldefenster am Bildschirm mit Auswahl des Benutzers und Eintippen des Passworts soll ersetzt werden durch eine Anmeldung per Chip. Über diese Chip-Lösung können auch für jeden Mitarbeiter die Benutzerrechte gesteuert werden, sodass das System darüber wacht, dass bestimmte Tätigkeiten auch nur von den dazu berechtigten Mitarbeitern ausgeführt werden können.
