Für Werkstücke bis 1450 mm Störkreisdurchmesser

Kundenwunsch umgesetzt

Vor drei Jahren brachte HEDELIUS die 5-Achs-Baureihe TILTENTA 9 mit schwenkbarer Hauptspindel auf den Markt, seither werden diese Bearbeitungszentren von vielen Anwendern geschätzt.

Drei Maschinentypen umfasst das Sortiment der TILTENTA 9-Bearbeitungszentren im Standard. Sie unterscheiden sich in erster Linie im X-Verfahrweg: Den Anfang machte die T9-2600 mit 2600 mm Länge in der X-Achse. Kurze Zeit später folgten die T9-3600 und die T9-4600 mit 3600 mm bzw. 4600 mm X-Verfahrweg. In den Y- und Z-Achsen verfügen alle drei Maschinentypen über 900 mm.

Auch sind alle drei Modelle mit einem mitfahrenden 60-fach Werkzeugmagazin ausgestattet, das durch ein Standby Magazin optional um zusätzliche 180 Werkzeuge erweitert werden kann. Die von -98° bis +98° stufenlos schwenkbare Hauptspindel kann mit leistungsstarken Spindeln mit einer Drehzahl bis 18.000 min-1 ausgestattet werden. Für die kraftvolle Bearbeitung sind eine Leistung bis 50 kW und ein Drehmoment bis 217 Nm möglich. Die Größe der Planscheibe des integrierten NC-Rundtisches beträgt 900 mm im Durchmesser, der Störkreis 1250 mm.

Massive Werkstücke fünfachsig bearbeiten

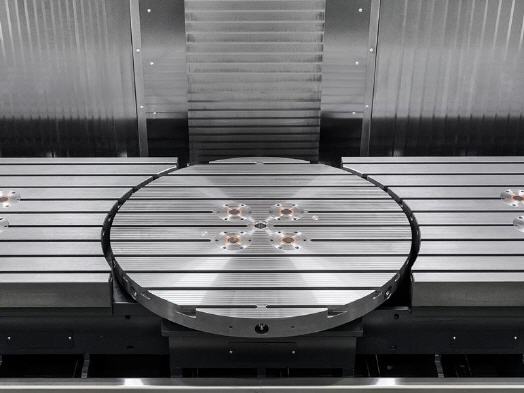

An dieser Stelle setzen auch die beiden neuen Varianten der TILTENTA 9-Baureihe an. Auf Basis der T9-3600 und T9-4600 sind zwei Maschinen entstanden, deren integrierter NC-Rundtisch über eine größere Planscheibe von 1000 mm verfügt und um 100 mm nach vorne verschoben wurde. Dadurch stehen nun 200 mm mehr Störkreis zur Verfügung, sodass auch massive Werkstücke von bis zu 1450 mm fünfachsig bearbeitet werden können.

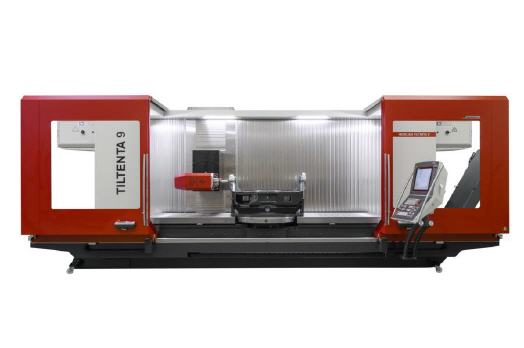

Bei der T9-GT10-3600 ist der Rundtisch mittig in der Maschine positioniert. Damit kann die Spindel trotz der kompakten Bauweise des Bearbeitungszentrums noch uneingeschränkt schwenken. Auf eine Pendelbearbeitung, wie sie bei der Standardvariante möglich ist, wird zugunsten des größeren Tisches verzichtet.

Rüstzeitoptimierte Bearbeitung mit Pendelbetrieb

Beide Möglichkeiten hat, wer auf die T9-GT10-4600 setzt. Hier ist der NC-Rundtisch rechts in den Maschinentisch integriert, was aufgrund des größeren Arbeitsraumes immer noch die seitliche Bearbeitung der massiven Werkstücke erlaubt und gleichzeitig die Nutzung einer Trennwand ermöglicht. So können zwei Arbeitsräume in der Maschine geschaffen werden, die eine rüstzeitoptimierte Bearbeitung zulassen, denn in einem Arbeitsraum wird gearbeitet, im zweiten Arbeitsraum gerüstet.

Mit den beiden neuen Varianten der TILTENTA 9-Baureihe hat der norddeutsche Maschinenhersteller HEDELIUS die Kundenwünsche nach einer Bearbeitung größerer Werkstücke aufgenommen und umgesetzt.
