Laserauftragschweißen optimiert den Leichtbau
Erhöhung der Lastaufnahme fast um das Dreifache
Eine neue Anwendung für das additive Laserauftragschweißen wollen die Automotive Center Südwestfalen GmbH (acs) aus Attendorn und das Fraunhofer-Institut für Lasertechnik ILT aus Aachen im Verbundprojekt LAVAL angehen. Im Mittelpunkt steht die Validierung eines Verfahrens, mit dem sich Stahl- und Aluminiumbleche mit Hilfe des Laserauftragschweißens lokal verstärken lassen.
Im Jahr 2017 startete das Fraunhofer ILT aus Aachen mit Partnern aus der Industrie und Forschung das mittlerweile erfolgreich abgeschlossene AIF-Projekt »Materialeffiziente Herstellung belastungsangepasster Blechbauteile mit durch Laser additiv aufgebrachten flexiblen Verstärkungszonen«. Im Mittelpunkt standen Grundlagenstudien zur Kombination der klassischen Blechumformung mit dem additiven Laserauftragschweißen.

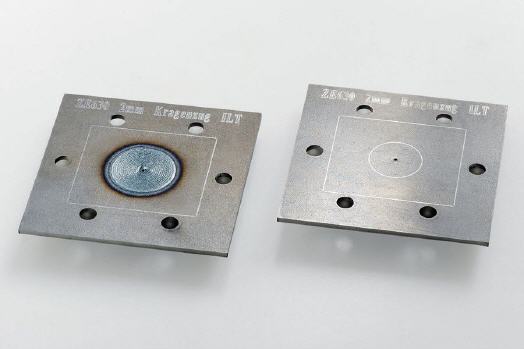

»Mit Hilfe der Additiven Fertigung haben wir Blechbauteile vor und nach der Blechumformung lokal verstärkt«, erklärt Rebar Hama-Saleh, Wissenschaftler am Fraunhofer ILT. Zwei Anwendungsfälle – ein Kragenzug und der Deckel eines Hydrowandlers – zeigten bereits im Labor das enorme Potenzial dieses Hybridverfahrens auf. Durch lokale Aufdickung des Bleches mit artgleichem Material ließ sich z. B. die Lastaufnahme des Kragenzugs um 264 Prozent erhöhen
Leichtbau neu gedacht dank gezielter Blechverstärkung
Der sogenannte Patch erhöht dabei das Gesamtgewicht um nur 4,3 Prozent. Simulationen und Validierungen bestätigen die Machbarkeit. Es bietet sich daher eine neue Form des Leichtbaus, denn nun lassen sich Bleche deutlich dünner dimensionieren. Die Patches kommen gezielt nur noch an Stellen zum Einsatz, an denen Verstärkung benötigt wird – etwa weil dort ein Gewinde geschnitten werden muss. Dadurch lässt sich auch das akustische NVH-Verhalten des Blechs (Noise, Vibration, Harshness) gezielt optimieren.
Individuelle Anpassung an unterschiedliche Anwendungsfälle
Das Verfahren bietet sich daher als Alternative etwa zum Schweißen, Löten oder Kleben von Patches an, die als effektives Mittel zur belastungsangepassten Blechdickenverteilung dienen. Hama-Saleh: »Im Gegensatz zu den konventionellen Verfahren können wir mit der Additiven Fertigung Patches dreidimensional dort auftragen, wo sich die Lastspitze befindet.«

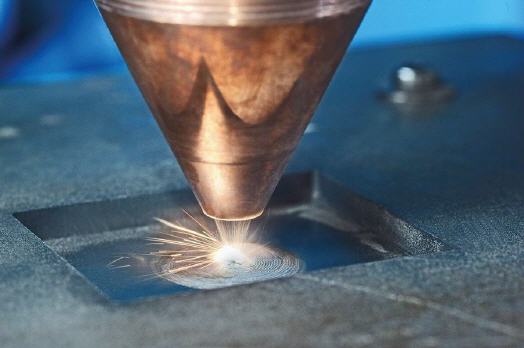

Das pulverbasierte Laserauftragschweißen kann Schicht um Schicht Verstärkungen mit höchster geometrischer Flexibilität auftragen, die sich individuell in ihrer Form anpassen lassen. Die Studien ergaben außerdem, dass der vollständige Stoffschluss und die Materialvielfalt für maximale Haftung sorgen. »Es lassen sich auch die Oberflächengüte individuell einstellen und artfremde Patch-Werkstoffe verwenden, um z. B. Korrosion entgegen zu wirken«, meint Hama-Saleh. »Insbesondere lässt sich das Verfahren nutzen, um Derivate und Kleinserien etwa im Karosseriebau ohne zusätzliche teure Werkzeuge herzustellen.«
Partner gesucht für das PNF-Projekt LAVAL
Auf dieser Basis wollen das acs aus Attendorn, ein Zusammenschluss von Industriefirmen im automobilen Leichtbau, und das Fraunhofer ILT das Forschungsprojekt LAVAL (Lokal verstärkte Blechhalbzeuge durch additives Laserauftragschweißen) starten. Es soll anhand von konkreten Aufgabenstellungen aus der Industrie das Verfahren für Stahl- und Aluminiumbleche validieren.
