Klemm- und Bremssystem in einem

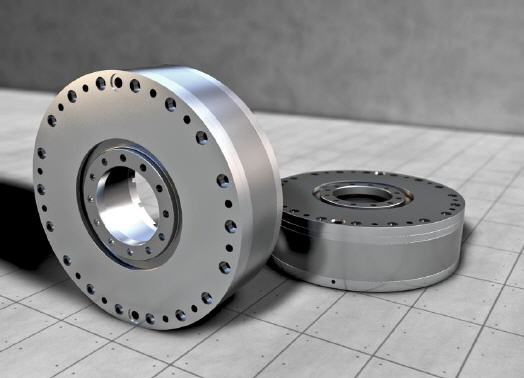

DiskClamp von HEMA

In besonders dynamischen Anwendungen müssen nicht nur die Maschinenachsen zuverlässig geklemmt, sondern auch bewegte Massen wirksam abgebremst werden. Herkömmliche Klemmsysteme sind dafür nicht ausgelegt. HEMA hat deshalb die DiskClamp entwickelt, die schnell und kraftvoll klemmt und zusätzlich über eine Notbremsfunktion verfügt.

Das innovative Klemm- und Bremssystem wird mit Druckluft betrieben und reagiert deshalb deutlich schneller als hydraulische Modelle. Es arbeitet zudem nach dem Prinzip des Federspeichers: Durch Beaufschlagung des Axialkolbens mit Druckluft (OPEN) und Entlüften der gegenüberliegenden Zylinderkammer (CLOSE) wird der Federspeicher vorgespannt und die Bremsscheibe entlastet bzw. freigeschaltet.

Fällt die Pneumatik aus, wird der Axialkolben durch den Federspeicher bewegt, drückt die Bremsbeläge gegen die Bremsscheibe und klemmt sie sicher und mit großer Kraft. Damit ist das System absolut ausfallsicher (Fail Safe).

Dank ihrer Notbremsfunktion kann die DiskClamp aber nicht nur statische Lasten zuverlässig fixieren, sondern auch Massen aus der Bewegung heraus wirksam abbremsen. Diese Funktion ist besonders bei hochdynamischen Anwendungen wie z. B. an Werkzeugschleifzentren gefragt: Hier rotiert der Schleifkopf mit sehr hoher Geschwindigkeit und muss deswegen sorgfältig gegen ein Absacken gesichert werden.

HEMA fertigt die DiskClamp in den Ausführungen DC 50, DC 100 und DC 120 mit Durchmessern von 30 mm bis 145 mm (DC 50), 70 mm bis 230 mm (DC 100) und 70 mm bis 250 mm (DC 120). Das Brems- bzw. Haltemoment liegt bei der DC50 je nach Nenn-/Betriebsdruck (Pn) bei 40 Nm (Pn = 4 bar) oder bei 60 Nm (Pn = 6 bar). Bei der DC 100 sind es 160 bzw. 240 Nm und bei der DC 120 beträgt es 175 Nm/275 Nm.

Wird der Axialkolben zusätzlich zum Federspeicher mit Druckluft beaufschlagt (Booster-Modus), lässt sich die Brems- und Klemmkraft noch weiter erhöhen. Bei der Ausführung DC 50 erhöht sich das Brems-/Haltemoment so bei Beaufschlagung mit 6 bar von 60 Nm auf 105 Nm, bei der DC 120 sogar von 265 Nm auf 465 Nm.

Mehr Informationen zu Hema:

Kontakt  Herstellerinfo
Hema Maschinen- und Apparateschutz GmbH
Am Klinggraben 2
63500 Seligenstadt
Tel.: +49 (0) 6182-773-0
Fax: +49 (0) 6182-773-35
E-Mail: : info@hema-group.de
www.hema-group.de
