Schließkraft und Holmparallelität fix eingestellt

App zeigt biegekompensierte Dehnung an

Um eine optimale Fertigungsqualität von Spritzgussteilen zu gewährleisten, müssen die wesentlichen Maschinenparameter regelmäßig überprüft und eingestellt werden. Besonders wichtig sind hierbei Einspritzdruck, Schließkraft und die gleichmäßige Kräfteverteilung zwischen den Holmen der Spritzgussmaschine. Die GEFRAN-Tochter ›Sensormate‹ stellte dazu ihr überarbeitetes Holmdehnungsmesssystem ›QE1008-W‹ vor. Die dazu gehörige Sensormate-App für Android vereinfacht die erforderliche Messung und Dokumentation deutlich.

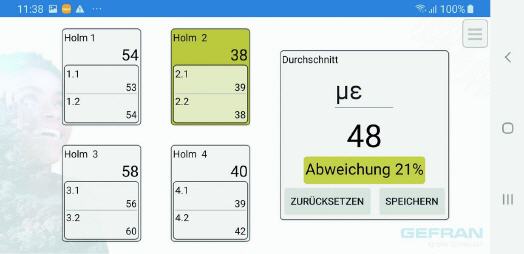

Die App wurde nochmals deutlich überarbeitet, um die Übersichtlichkeit und den Bedienkomfort bei der mobilen Überprüfung von Spritzgussmaschinen weiter zu optimieren. Die Messung erfolgt über zwei Sensoren pro Holm, die einfach und schnell per Magnet montiert werden. Die App zeigt die individuellen Messwerte der Sensoren, die biegekompensierte Dehnung der einzelnen Holme sowie deutlich sichtbar den Durchschnittswert an. Letzterer stellt nach Eingabe des Durchmessers und Elastizitätsmoduls der Holme die Schließkraft der Maschine in Kilonewton oder Tonnen dar.

Durch die Darstellung der maximalen Abweichung eines Holmes vom Durchschnittswert und einem Alarm bei Überschreitung des vorgegebenen Maximalwerts erkennt der Anwender sofort, wenn die Maschine nicht optimal eingestellt ist. Eine weitere Anwendung des Systems ist die Messung der Holmbiegung. So können schon beim Maschinendesign Optimierungen durchgeführt werden, die eine Überbelastung und ggf. Beschädigung der Holme verhindern.

Neben vielen weiteren Funktionen, wie zum Beispiel einem Diagramm für dynamische Messungen, unterstützt die Software die schnelle Archivierung der Messdaten. Sie können z. B. als E-Mail mit Dateianhang im CSV-Format exportiert werden. Die Datei enthält auch Angaben zu Datum und Zeit der Messung sowie zu Anwendername und Maschinenbezeichnung. So sind alle Daten für eine rückführbare Qualitätsdokumentation an einem Ort verfügbar.

Für einen hohen Bedienkomfort sorgen eine Batterieladeanzeige und eine einfach vorzunehmende Zuordnung der Sensoren (Pairing). Das Pairing erlaubt den Tausch eines defekten Sensors binnen Sekunden und eine zügige Rekonfigurierung des Systems für neue Messaufgaben. Die App bedient die Sprachen Deutsch, Italienisch, Englisch, Spanisch, Französisch und Chinesisch und steht ab sofort im Google Play Store unter dem Sensormate-Logo zum Download zur Verfügung.

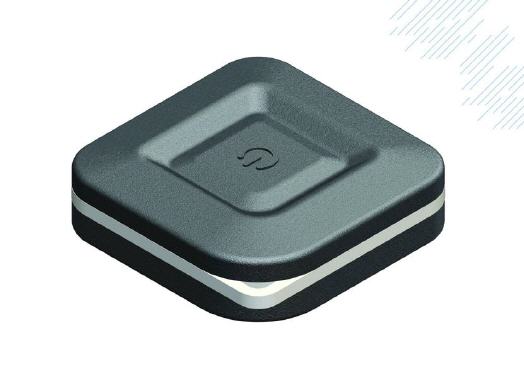

Die neue kabellose Empfängerbox QE Booster ist mit einer Bluetooth-Schnittstelle ausgestattet, mit deren Hilfe Sensorsignale drahtlos empfangen und Messdaten zur weiteren Bearbeitung und Analyse an einen PC, ein Smartphone oder Tablet weitergeleitet werden können. Damit auch Anwender, die mit dem Vorgängermodell arbeiten, von den Vorzügen der neuen App profitieren können, wird die Box mit der neuen, unkompliziert aktualisierbaren Software als Upgrade angeboten. Auch kundenspezifische Varianten sind auf Anfrage möglich. In diesem Jahr ist zusätzlich eine Version für IOS geplant.

Mehr Informationen zur Gefran Deutschland GmbH:

Kontakt  Herstellerinfo
Gefran Deutschland GmbH
Philipp-Reis-Strasse 9a
63500 Seligenstadt
Tel: +49(0)6182 809170
Fax: +49(0)6182 809222
E-Mail: vertrieb@gefran.de
www.gefran.de
