Berechnungszeiten reduziert

Schneller zum CNC-Programm

Der deutsche Softwarehersteller SCHOTT SYSTEME GmbH hilft mit seiner CAD-/CAM-Software die Berechnungszeiten für fünfachsiges Simultanfräsen an komplexen Werkstücken durch interaktiv positionierte Richtungsvektoren zu verkürzen.

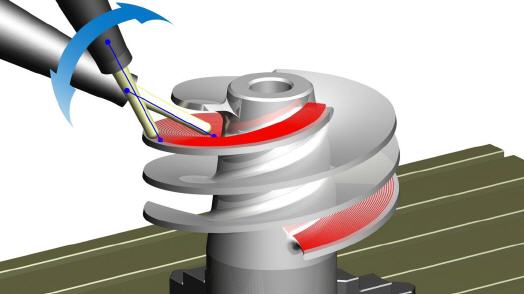

Richtungsvektoren können an beliebigen Positionen auf einem 3D-CAD Modell (Volumen-, Flächen- und STL Maschen-Daten) platziert und interaktiv ausgerichtet werden. Richtungsvektoren definieren die 5-Achsen-Werkzeugorientierung an kritischen Positionen (z.B. bei starken Hinterschneidungen), wobei die Werkzeugorientierung zwischen mehreren Vektoren interpoliert werden. Dies gibt dem Benutzer 100% Kontrolle über die genaue Orientierung und Bewegung des Werkzeugs und hilft Abhebebewegungen an komplexen, geometrischen Topologien zu minimieren.

Diese Fähigkeit der Pictures by PC-Software bietet einen deutlichen Vorteil gegenüber CAM-Systemen, die die 5-Achs-Simultan-Fräsbahnen immer vollautomatisch berechnen müssen. Aufgrund der Varianz möglicher Werkzeugorientierungen entlang einer Werkzeugbahn benötigen automatische Berechnungen der 5-achsigen Verfahrwege im Allgemeinen sehr viel mehr Zeit als bei Verwendung interaktiver Richtungsvektoren unter Pictures by PC. Außerdem hat der Benutzer sehr viel mehr Gestaltungsspielraum.

Die Pictures by PC CAD / CAM-Software ermöglicht auch die automatische Positionierung von Vektoren entlang von Führungskurven in festgelegten Abständen und mit vorgegebenen Winkeln. Diese Methode eignet sich perfekt zur 5-Achsen-Beschneidung von Bauteilen (z. B. von vakuumgeformten Teilen), bei dem das Werkzeug rund um das Teil durch mehrere Richtungsvorgaben geführt wird. Zur Kontrolle verfügt die Software zusätzlich auch über eine 5-Achsen-Kollisionserkennung (Werkzeug, Halter, Spannteile, Spindel, Tisch usw.).

Mehr Informationen zur Schott Systeme GmbH:

Kontakt  Herstellerinfo
Schott Systeme GmbH
Landsberger Str. 8
82205 Gilching
Tel: +49 (89) 34 80 69
Fax: +49 (89) 39 01 68
E-Mail: info@schott-systeme.de
www.schott-systeme.de
