Besonders kleiner Hochvorschub-Mehrzahnfräser

NAN 3 FEED von Iscar

Bei Vollhartmetall-Schaftfräsern ist ein Durchmesser von acht bis zehn Millimetern eine gängige Größe. Mit dem NAN 3 FEED hat Iscar eine wirtschaftliche Alternative mit Wendeschneidplatten in diesem Durchmesserbereich im Portfolio.

Der NAN 3 FEED ist ISCARs Hochvorschubfräser für einseitige, dreieckige Miniatur-Wendeschneidplatten (WSP) im Durchmesserbereich von acht bis zehn Millimetern. Er ist nicht nur besonders klein, sondern verfügt zudem über einen Zahn mehr gegenüber den meisten WSP-Lösungen auf dem Markt. Damit läuft das Werkzeug ruhiger und die einzelnen WSP halten länger. Er wird mit einseitigen, dreieckigen FFT3 TXMT 020105T-Wendeschneidplatten mit drei Schneidkanten bestückt und besitzt eine maximale Schnitttiefe von 0,6 Millimetern.

Die Platten sind aus der PVD-beschichteten Schneidstoffsorte IC830 gefertigt und ermöglichen die effiziente Bearbeitung von Stahl, Stahlguss sowie ISO P. Ihr positiver Spanwinkel sorgt für einen weichen Schnitt und erleichtert das Schrägeintauchen. Befestigt werden die WSP mit dem Klemmsystem, das sich schon in der der NAN 3 MILL-Linie bewährt hat. Die Schraube wirkt hierbei wie ein Klemmkeil. Sie sorgt für einen sicheren und festen Sitz der WSP und verhindert, dass Teile während des Montierens herunterfallen.

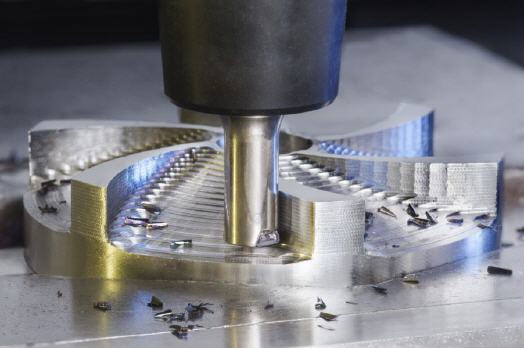

Das Hauptanwendungsgebiet für diese Fräserlinie ist hocheffizientes Schruppen von kleinen Bauteilen, insbesondere das Fräsen von Taschen und Kavitäten im Werkzeug- und Formenbau. NAN 3 FEED eignet sich auch für Multitasking-Bearbeitungszentren, angetriebene Werkzeuge auf Drehmaschinen und Maschinen mit geringer Antriebsleistung.

Der NAN 3 FEED ist in zwei Varianten verfügbar. Als Schaftfräser mit innerer Kühlmittelzufuhr, die für eine effiziente Kühlung der Schneidkanten und optimale Spanevakuierung sorgt, sowie als Schaftfräser mit MULTI-MASTER-Schnittstelle.
