Optisches Koordinatenmessgerät zur Produktion

Vermessung großer Objekte

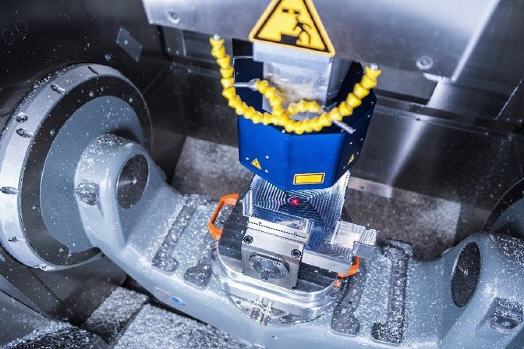

Mit dem Projekt MIAME soll das weltweit erste optische Koordinatenmessgerät zur vollflächigen Vermessung großer Objekte im Metermaßstab entwickelt werden. Mit dem System sollen Bauteile in der Produktionslinie schnell und mit Genauigkeiten im Sub-Mikrometerbereich vermessen werden.

Koordinatenmessgeräte prüfen die Maßhaltigkeit von Bauteilen mit sehr hoher Präzision. Sie sind ein wichtiges Instrument der Fertigungsmesstechnik und damit der Qualitätssicherung vor allem in innovativen Branchen wie beispielsweise im Maschinenbau, in der Automobil- oder der Luft- und Raumfahrtindustrie. Stand der Technik sind taktile Koordinatenmessgeräte. Solche Geräte nutzen einen Messkopf, der mithilfe eines Verfahr- und Positionierungssystems die Bauteiloberfläche an verschiedenen Punkten antastet. Die dabei gemessenen räumlichen Koordinaten geben Aufschluss über wichtige geometrischen Größen wie z. B. Längen, Ebenheiten oder Winkel. Messungen mit taktilen Koordinatenmessgeräten sind typischerweise sehr zeitintensiv, erfolgen in separaten Messräumen und sind daher nur stichprobenartig möglich.

Bis zu 500 Millionen 3D-Punkte pro Sekunde erfassen

Ziel des Forschungsprojekts MIAME, das über drei Jahre läuft, ist ein optisches, berührungslos arbeitendes Koordinatenmessgerät, das komplex geformte Bauteile von einer Größe bis in den Meterbereich vollflächig in der Linie sub-mikrometergenau vermisst. Kernstück der Entwicklung ist ein digital-holographischer Sensor mit einer neuartigen Laserlichtquelle auf Basis von Flüstergalerie-Resonatoren. Die Lichtquelle soll schnell und exakt zwischen verschiedenen Wellenlängen schaltbar sein, was in Kombination mit digitaler Mehrwellenlängen-Holographie erstmals interferometrische Messungen mit bis zu einem Meter Eindeutigkeit ermöglicht. Integriert in Mehrachs-Handling-Systeme soll das Sensorsystem bis zu 500 Millionen 3D-Punkte pro Sekunde erfassen – mit einer Einzelpunktgenauigkeit von besser als 0,1 µm und einem Eindeutigkeitsbereich von bis zu 1000 mm.

Mehr Informationen zum Fraunhofer IPM:

Kontakt  Herstellerinfo
Fraunhofer-Institut für Physikalische Messtechnik IPM
Heidenhofstraße 8
79110 Freiburg
Tel: +49 761 8857-0
Fax: +49 761 8857-224
www.ipm.fraunhofer.de
