Präzise und rückverfolgbar montieren

Akkuwerkzeuge für Schraubanwendungen bis 2000 Nm

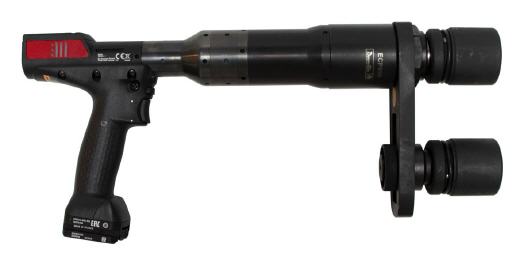

Die neuen Akku-Hochmomentschrauber der Serie ExBx HT von Desoutter erlauben eine ergonomische und rückverfolgbare Montage mit hoher Qualität. Anwendungsmöglichkeiten liegen in der Produktion von Baumaschinen, Nutzfahrzeugen, schweren Maschinen oder Windkraftanlagen sowie in der Luft- und Raumfahrtindustrie.

Die neuen ExBx-HT-Akku-Hochmomentschrauber (B-Flex HT und ExBC HT) von Desoutter eignen sich für die dokumentationspflichtige und präzise Montage mit Drehmomenten von bis zu 2000 Newtonmetern (Nm). Der Hersteller bringt zehn Modelle auf den Markt, darunter sechs in Pistolenausführung und vier Winkelschrauber.

Die Pistolenschrauber beginnen bei 50 Nm und enden bei 2000 Nm, die drei Winkelschrauber decken Drehmomente zwischen 250 und 2000 Nm ab. Für die neue Baureihe greift Desoutter auf seine bewährten, messwertgebergestützten Akkuschrauber des Typs EPBx und EABx zurück. Diese werden durch zwei Aufsätze ergänzt; darunter ist ein Multiplikator, der das Drehmoment verstärkt. Dadurch bleiben die kabellosen Werkzeuge sehr kompakt.

„Als Anwender für unsere neuen Akku-Hochmomentschrauber haben wir vor allem die Luft- und Raumfahrtindustrie sowie Hersteller von Baumaschinen, Nutzfahrzeugen und schweren Maschinen im Blick“, sagt Lukas Kois, Produktmanager für diese Werkzeuge bei der Desoutter GmbH in Maintal. „Sie alle können damit ergonomischer arbeiten und die Qualität steigern.“ Das gelte ebenso in der Produktion und Montage von Windkraftanlagen. „Als weiterer Vorteil kommt die Rückverfolgbarkeit hinzu“, betont Kois. „Mit den neuen Schraubern erfüllen wir nun entsprechende Anforderungen unserer Kunden nach kabellosen und ergonomischen, aber dokumentationsfähigen Werkzeugen für hohe Drehmomente.“ Der ExBx HT verfüge über zwei Sensoren für Drehmoment und Drehwinkel, so dass – je nach Werkzeugversion – die unterschiedlichsten Schraubstrategien möglich seien.

Die einfachste Ausführung ist der B-Flex HT ohne weiteren Zusatz (auch „ExB HT“). Dieser Schrauber erlaubt die drehmomentgesteuerte Montage mit jeweils einem Parametersatz, der direkt am Werkzeug eingegeben werden kann. Über eine LED wird dem Anwender – wie auch bei den höher ausgestatteten Werkzeugen – das Schraubergebnis direkt angezeigt (OK = in Ordnung oder NOK = nicht in Ordnung).

Die nächsthöhere Variante, der B-Flex HT Advanced („ExBA HT“), erlaubt die Rückverfolgbarkeit der letzten 10000 Schraubergebnisse mit der Software CVI Analyzer. Anwender können sechs verschiedene Parametersätze speichern und ebenfalls direkt am Werkzeug vorgeben. Alternativ ist die Programmierung auch über die Desoutter-Software CVI Config möglich. Das Werkzeug wird als Stand-alone-Gerät, also ohne Steuerung, verwendet – genau wie die einfachere Version des Akku-Hochmomentschraubers.

Das High-End-Gerät in der Reihe ist der ExBC HT. Mit ihm können Anwender auch komplexe Schraubstrategien umsetzen. Eine externe Steuerung gibt dem Werkzeug unmittelbar vor dem Montageschritt das jeweils benötigte Drehmoment vor. Dazu wird der Akku-Hochmomentschrauber einfach mit der Connect von Desoutter gekoppelt. Die Connect ist ein industrieller Smart Hub, der als Kommunikationszentrale zwischen WLAN-Schraubwerkzeugen – wie dem ExBC HT – und übergeordneten Systemen des Anwenders fungiert. Die Connect überträgt alle notwendigen Daten schnell und sicher. Der WLAN-Hochmomentschrauber bietet vollständige Rückverfolgbarkeit und kann gleichzeitig bis zu 250 Parametersätze und Montageprozesse verwalten.

„Für den Betrieb von Werkzeugen mit so hohen Drehmomenten müssen aus Sicherheitsgründen natürlich Reaktionsstützen genutzt werden“, ergänzt Desoutter-Experte Lukas Kois. „Hierfür haben wir verschiedene Varianten im Programm, die nahezu alle Schraubsituationen abdecken.“ Und sollte ein individuelles Bauteil keine geeignete Stelle zum Abstützen für die Standard-Varianten bieten, so könne Desoutter in kurzer Zeit eine passende Reaktionsstütze entwickeln. Für die besonders kräftigen Modelle ExBx HT 1000, 1500 und 2000 stehen zudem eine Aufhängung für das komplette Werkzeug sowie ein seitlicher Zusatz-Handgriff zur Verfügung.

Mehr Informationen zur Desoutter GmbH:

Kontakt  Herstellerinfo
Desoutter GmbH
Edmund-Seng-Straße 3-5
63477 Maintal
Tel.: +49 6181 / 411-0
Fax: +49 6181 / 411-184
E-Mail: desoutter.gmbh@desouttertools.com
www.desoutter.de
