Rasche 3D-Laserscanner-Messungen
Absolute Scanner AS1 von Hexagon
Hexagon Manufacturing Intelligence stellt einen richtungsweisenden neuen Laserscanner vor. Der Absolute Scanner AS1 kombiniert unübertroffene Präzision und Datenqualität mit einer automatisierbaren Datenerfassungsrate von 1,2 Millionen Punkten pro Sekunde sowie einer beispiellosen Interoperabilität zwischen mobilen Messarm- und Laser Tracker-Systemen.

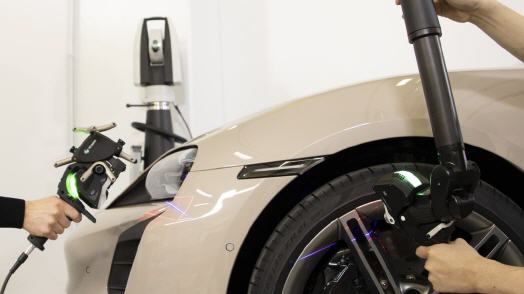

Der AS1 ist der ideale Sensor für verschiedenste Anwendungen, beispielsweise in der Automobilfertigung: Hier kommt derselbe Scanner je nach Bedarf abwechselnd mit einem Messarm für die Qualitätskontrolle des Fahrzeuginnenraums oder mit einem Tracker bei der Spalt- und Versatzprüfung in der Versuchsanlage zum Einsatz.
Der AS1 ist ein modularer blauer Laserlinienscanner, der branchenweit als erster Scanner sowohl mit Laser Tracker- als auch mobilen Messarm-Systemen zum Einsatz kommt. Bei der Verwendung mit einem Leica Absolute Tracker AT960 liefert der AS1 Scanning-Genauigkeiten von bis zu 50 Mikrometern aus 30 Metern Entfernung – und das sowohl im handgeführten als auch automatisierten Betrieb. Für kleine Anwendungen lässt sich die AS1-Scannereinheit leicht an vorhandenen Absolute Arm-Systemen mit 7 Achsen der aktuellen Generation befestigen. Diese Konfiguration eignet sich dann für die Durchführung präziser Scans sowie die Erfassung schwer zugänglicher Bereiche in einem Messvolumen zwischen 2 und 4,5 Metern im Durchmesser.
Die Tracker-Funktionalität des AS1 basiert auf einer neuen handgeführten Positioniereinheit, dem Absolute Positioner AP21. Mithilfe des AP21 erfasst der Tracker AT960 sämtliche Positions- und Orientierungsinformationen für den Scanner. Der AS1 lässt sich mithilfe des patentierten kinematischen Tasteranschlusses von Hexagon – derselben wiederholgenauen Tasteraufnahme, die bereits bei Absolute Arm-Systemen zum Einsatz kommt – rasch am AP21 montieren. Fertigungsteams nutzen dank dieser besonderen Eigenschaft dieselbe AS1-Scannereinheit im laufenden Betrieb abwechselnd auf einem Tracker- oder einem Arm-System ohne zeitraubende Neuausrichtung oder Einstellung.
„Ziel der Entwicklung eines verbesserten Laserscanners für unsere Trackersysteme war es, die für unsere mobilen Messarme entwickelte SHINE-Technologie auch für großvolumige trackerbasierte Anwendungen zu nutzen“, erläutert Duncan Redgewell, President Metrology Devices bei Hexagon. „Wir sind stolz, eine Lösung anbieten zu können, die Anwendern die beste Scanleistung sowohl bei Arm- als auch Trackeranwendungen liefert – ohne dabei in mehrere Scannereinheiten investieren zu müssen. Der AS1 kann sowohl in Kombination mit unseren Absolute Tracker- als auch Absolute Arm-Systemen genutzt werden – mit denselben qualitativ hochwertigen Ergebnissen.“
Die Laserscanning-Leistung des Absolute Scanner AS1 basiert auf der bewährten Systematic High-Intelligence Noise Elimination – SHINE-Technologie, die Kunden verschiedenster Branchen schon seit ihrer Einführung mit dem Laserscanner RS6 für Absolute Arm-Systeme im Jahr 2019 erfolgreich nutzen. Das SHINE-Konzept bildet die Grundlage der Erfassung extrem hochqualitativer und hochpräziser Daten bei maximaler Geschwindigkeit auf nahezu allen Oberflächenarten und -beschaffenheiten in der Standardeinstellung. Dies minimiert sowohl das konstante Umschalten zwischen Einstellungen während des Messprozesses als auch die damit verbundenen Anwenderschulungen. Dank SHINE scannt der AS1 selbst anspruchsvollste Oberflächenarten - ohne die für andere verfügbare Produkte üblichen Leistungseinschränkungen.
Dank der dynamischen Trackingleistung des Absolute Positioner AP21 ist der neuestes Absolute Scanner vollständig automatisierbar. Er eignet sich für das hochschnelle Scanning mit blauem Laserlicht in automatisierten Zellen und Strukturen, ganz gleich ob fertigungsintegriert, an der Fertigungslinie, fertigungsnah oder auch im Messraum – eine entscheidende Funktionalität für alle Branchen, die den Weg zur intelligenten Fertigung beschreiten. Auf der Grundlage dieser neuen Messtechnik werden neue kundenspezifische Automationssysteme entwickelt.
„Die messtechnikgestützte Automation gilt weithin als ein grundlegender Baustein der Großserienproduktion der Zukunft“, sagt Daniel Moser, Direktor Technische Produkte bei Hexagon. „Laser-Tracker-basierte Systeme werden künftig eine entscheidende Rolle spielen. Primär gewährleisten sie, dass die Qualität nicht einer immerfort steigenden Produktivität zum Opfer fällt. Eines unserer wichtigsten Ziele bei der Entwicklung des AS1 war es, das System von Beginn an für die Automation sowie die Integration in ein breites Spektrum von automatisierten Fertigungslösungen auszulegen.”
Für Absolute Arm-Systeme ersetzt der AS1 den derzeitigen Flaggschiff-Laserscanner RS6, der nun ausläuft. Für weitere Informationen setzen Sie sich bitte mit Ihrer lokalen Hexagon-Vertretung in Verbindung oder besuchen Sie HexagonMI.com/AbsoluteScanner.
