Die Grenzen des Machbaren erweitert

Für höchste Präzision in Serie

Die Cemec Intelligente Mechanik GmbH überzeugt mit ihrer Highend-Entwicklung und -Produktion auch anspruchsvollste Kunden etwa aus der Luft- und Raumfahrt. Durch den Einsatz des Fünfachs-Bearbeitungszentrum Kern Micro HD hat das Unternehmen die Grenzen des Machbaren deutlich erweitert. Nun fräst es auch schwierigste Materialien mit reproduzierbarer Präzision im Sub-Mikrometerbereich.

Wenn Martin Schwab in den Himmel schaut, dann weiß er, dass dort, bis in den tiefen Weltraum hinein, Bauteile umherfliegen, die sein Unternehmen, die Cemec Intelligente Mechanik GmbH, hergestellt hat. Denn die Luft- und Raumfahrtindustrie ist eine der Hauptbranchen, für die der 58-jährige Firmengründer und Geschäftsführer sowie seine sieben Mitarbeiterinnen und Mitarbeiter Highend-Produkte entwickeln und mit maximaler Präzision fertigen.

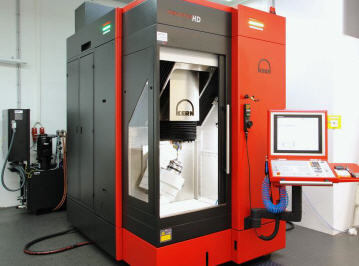

Um für seine Kunden optimale Lösungen zu finden und Produkte zu ermöglichen, die zuvor als nicht herstellbar galten, benötigt der Feinwerktechnik-Ingenieur Highend-Maschinen. So beschaffte er 2019 das Fünfachs-Bearbeitungszentrum Micro HD, das neue Top-Modell der Kern Micro-Reihe des Maschinenbauers Kern Microtechnik. Damit gelang Cemec der Sprung auf ein neues Level der Präzision und Reproduzierbarkeit – auch im Bereich größerer Volumina. Das Unternehmen in Spalt bei Nürnberg, fertigt bislang meist Kleinserien. Oft müssen Toleranzen von wenigen Mikrometern bis einigen hundert Nanometern reproduzierbar eingehalten werden.

Direkt nach seinem Studium der Feinwerktechnik machte sich Martin Schwab als Entwicklungsingenieur selbstständig. Schon bald wuchs die Erkenntnis, dass Entwicklung und Produktion enger voneinander abhängig sind, als es in vielen Projekten und Unternehmen abgebildet ist. „Gerade bei hohen Präzisionsanforderungen müssen Experten dieser beiden Bereiche sich ständig und auf Augenhöhe die Bälle zuspielen, um sich an das gewünschte Ergebnis heranzuarbeiten“, erläutert er sein Credo.

Deshalb setzte der Ingenieur schon bald eigene Bearbeitungsmaschinen ein, um beide Felder eng zu verzahnen. Dieses Prinzip hat er nach der Cemec-Gründung im Jahr 2001 weiter perfektioniert und sich damit den Ruf eines Problemlösers für scheinbar Unmögliches geschaffen.

Ohne die Kern Micro HD nicht machbar

Heute entwickelt und produziert sein Unternehmen Produkte für verschiedene Branchen, etwa Lösungen für Antriebstechnik, optische oder elektronische Baugruppen. Um eine optische Baugruppe handelt es sich auch beim jüngsten Vorzeigeprojekt, das bald im Weltraum fliegen wird und das Schwab ohne die Kern Micro HD nicht hätte realisieren können, wie er betont. Das eigentlich unscheinbare, etwa 66 mm lange „Teleskop“ mit 20 mm Durchmesser hat es in sich. Es muss mit zwei Linsen in der Kommunikationseinheit eines Satelliten helfen, einen Laserstrahl mit 5 mm Durchmesser so zu bündeln, dass er in 100.000 km Entfernung auf maximal 10 mm aufgeweitet ankommt – und das in einem Temperaturfenster von -40 bis +60 °C. Zudem muss diese Optik, die zu einem größeren System gehört, die enormen Belastungen beim Raketenstart überstehen und darf dabei nichts an Präzision einbüßen.

Schon die Alu-Legierung, die Cemec zusammen mit dem Auftraggeber Tesat-Spacecom wegen ihrer Homogenität und besonderen Wärmeleitfähigkeit auswählte, ist eine Herausforderung. Sie besteht zu 40 Prozent aus Silizium, ist also extrem spröde und schwer zerspanbar. „So ein schwieriges Material habe ich schon lange nicht mehr bearbeitet“, sagt Schwab und ergänzt mit deutlichem Stolz: „Mit der Kern Micro HD können wir trotzdem mit Mikrometer-Genauigkeit feinste Gewinde hineinfräsen.“ Die Parallelität der beiden Linsensitze muss besser als 2 µm sein, und weil dazwischen noch ein Ring zur Kompensation thermischer Ausdehnung verbaut wird, müssen die Einzelteile bis auf weniger als 1 µm genau gearbeitet sein.

„Früher hätte ich eine solche Anfrage ablehnen müssen, und ich glaube, es hätte auch kein anderer realisieren können. Jetzt haben wir hier eine Neuentwicklung, die mit der hochpräzisen Fräsmaschine in Kombination mit unserem Wissen möglich geworden ist“, betont Schwab und belegt das konkret: „Mit der Kern Micro HD realisieren wir Ebenheiten von weniger als 800 nm und können mikrometerweise nacharbeiten, wenn es nötig ist.“

Klassisches Drehteil im Fräszentrum gefertigt

Eigentlich wäre das Teleskop ein klassisches Drehteil. Doch auf der Drehmaschine wurde die erforderliche Präzision nicht erreicht. Daher fertigt Cemec es komplett in einer Aufspannung auf der Kern Micro HD. Die Bearbeitung dauert auf der einen Seite 40 Minuten, auf der gegenüberliegenden etwa zwei Stunden.

Um die hohe Präzision und Reproduzierbarkeit der Bearbeitung zu erreichen, haben die Maschinenentwickler bei Kern in die Micro HD einige Innovationen integriert. Vor allem die Mikrospalt-Hydrostatik, lineare Direktantriebe und das neue Temperaturmanagement bringen den Anwendern erhebliche Vorteile. Dabei sind alle drei Technologien eng verzahnt, sodass ein schlüssiges Gesamtsystem entsteht. Bei der Mikrospalt-Hydrostatik handelt es sich um eine zum Patent angemeldete Weiterentwicklung der hydrostatischen Antriebe, mit denen Kern schon lange die Pyramid Nano ausstattet.

Der grundsätzliche Vorteil besteht darin, dass die hydrostatischen Führungen und Antriebe keinem mechanischen Verschleiß unterliegen. Zudem erlaubt die Hydrostatik hohe Beschleunigungen bei gleichzeitig hervorragender Vibrationsdämpfung sowie eine deutlich schonendere und absolut ruckfreie Bewegung der Werkzeuge, was deren Standzeiten erhöht. Die Mikrospalt-Hydrostatik in der Kern Micro HD ist aber ein Novum im Maschinenbau. Durch das integrale Design in Kombination mit Linearmotoren ist sie robuster und benötigt etwa 80 Prozent weniger Energie als herkömmliche hydrostatische Systeme. Gleichzeitig verbessern sich durch den kleinen Spalt Steifigkeit und Dämpfungseigenschaften der Maschine, was für höchste Oberflächengüte und Genauigkeit am Werkstück sorgt. Erreicht werden etwa bei Bedarf Ra-Werte von 0,05 Mikrometer in Serie ohne Poliervorgang.

Großdimensionierte und aktiv temperierte Linearmotore sind ein weiteres Highlight. Sie bringen gegenüber Kugelgewindeantrieben deutliche Vorteile in Dynamik und Regelgenauigkeit. Damit die Integration gelingen konnte, war es unter anderem entscheidend, die hohe Wärmeentwicklung der Linearmotor-Technologie in den Griff zu bekommen.

Denn laut Studien sind Temperatureinflüsse für rund 70 Prozent aller Genauigkeitsfehler im Hochpräzisionsbereich verantwortlich. Daher werden die Linearmotore aktiv temperiert und in das hydrostatische System integriert, was den Wärmeeintrag minimiert. Außerdem haben die Entwickler bei der HD das Temperaturmanagement nochmal auf ein neues Niveau gebracht.

Temperatur schwankt um maximal +/- 0,05 Kelvin

Die Kühlflüssigkeiten werden sehr genau geregelt und mit einem Volumenstrom von bis zu 200 l/min durch Maschinenständer, Dreh-/Schwenkachsen, Linearachsen und Spindel geschickt. Das Ergebnis dieser Neuerung zeigt sich bei einem thermischen Stresstest. Barbara Bergmann, Gebietsverkaufsleiterin bei Kern, erläutert: „Die Regelgenauigkeit des zentralen Temperaturmanagements beträgt lediglich +/- 0,05 Kelvin und bildet die perfekte Basis für höchstpräzise Bearbeitung.“

Dies und die Mikrospalt-Hydrostatik waren für Cemec wesentliche Gründe bei der Entscheidung für die Kern Micro HD. Die Fertigung des Teleskops für die Satellitenkommunikation beispielsweise wäre auf einer thermisch nicht absolut stabilen Maschine kaum möglich, betont Martin Schwab: „Bei einer Bearbeitung mit grober Zerspanung und hohem Drehmoment, schnellen Zerspanungsschritten, wärmt sich die Maschine unweigerlich auf. Wenn sie nicht aktiv temperiert wird, verursacht die thermische Ausdehnung bei der finalen Bearbeitung so große Abweichungen, dass ich die erforderliche Präzision nicht erreichen kann.“ Um alle Potenziale auszureizen, wird Schwab den Raum, in dem die Micro HD arbeitet, in Kürze auf plus/minus ein Grad genau temperieren.

Die Hydrostatik schließlich liefert die Garantie, dass die Präzision dauerhaft erzielt wird. „Zu wissen, dass die Maschine auch in 15 Jahren noch so genau arbeiten wird wie heute, ist für mich ein wichtiges Argument“, betont Schwab.

Perfekte Unterstützung durch Kern-Techniker

Für ihn ist klar, „die Micro HD ist ein wesentlicher Baustein in dem Qualitätsanspruch, den wir erfüllen müssen und wollen“. Dazu trägt auch der kontinuierliche Austausch mit den Experten des Maschinenbauers aus Eschenlohe bei. „Wenn wir ein Problem haben, melden wir uns bei Kern und bekommen jede Unterstützung, die man sich vorstellen kann. Das habe ich noch bei keiner anderen Firma so perfekt erlebt“, hebt Schwab hervor. Daher will der Unternehmer auch bei seinem geplanten Ausbau auf Anlagen von Kern setzen.

Bislang fertigt Cemec meist Prototypen und Kleinserien von fünf bis 2000 Stück. Mit der neuen Maschine hat Schwab sich dafür gerüstet, auch größere Volumen in der gleichen Präzision herzustellen. „Mein Plan ist, noch wenigstens zwei oder drei weitere Kern-Maschinen einzusetzen“, beschreibt er die Perspektive.
