Schnell, kompakt und kraftvoll

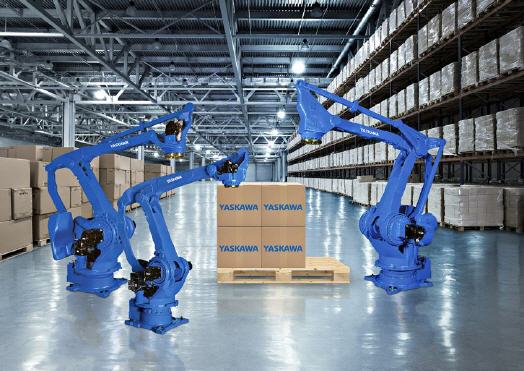

Neue Palettierroboter-Serie Motoman PL von Yaskawa

Mit der Motoman PL-Serie präsentiert Yaskawa eine neue Generation von Hochleistungs-Palettierrobotern. Die vielseitigen Alleskönner werden zum automatischen Palettieren und Depalettieren eingesetzt, neben der klassischen Endverpackung zunehmend auch in der Distributions-Logistik.

Großer Arbeitsraum, optimale Raumnutzung und vor allem hoher Durchsatz und niedrige Taktzeiten – das sind Kerneigenschaften der Motoman Palettierroboter der PL-Serie, mit der Yaskawa erneut die Branchenführerschaft übernehmen will. Die neue Baureihe konzentriert sich zunächst auf vier Modelle im Traglastbereich zwischen 190 kg und 800 kg und Arbeitsbereichen über 3 Meter – damit wird bereits das größte Spektrum an Hochleistungs-Palettieraufgaben abgedeckt. Im Sommer 2021 wird die Reihe durch weitere Modelle komplettiert.

Eine neu abgestimmte Kinematik und Sigma7-Antriebstechnik der neuesten Generation sorgen für nochmals verbesserte Stabilität, Traglast und Zykluszeiten. Durch ihre kompakte Bauform und kleine Grundfläche bieten Motoman-Palettierroboter optimale Raumnutzung für den Aufbau sehr kompakter Palettierzellen. Medienkabelpakete für Greifer können – geschützt und kollisionsfrei – am Robotersockel angeschlossen und im Inneren des Arms durch alle Achsen und das hohle Handgelenk geführt werden. Der Durchmesser der Hohlwellendurchführung ist mit 75 mm (PL190/320) bzw. 100 mm (PL500/800) optimal dimensioniert.

Die Riege der jetzt verfügbaren Robotermodelle der PL-Serie beginnt mit dem Motoman PL190. Er ermöglicht das automatische Palettieren und Depalettieren von Boxen, Kartonagen, Säcken und Getränkekisten mit einer hohen Leistung von über 1.700 Zyklen pro Stunde (abhängig von der Palettieraufgabe) – und das bei 190 kg Traglast.

Die moderne Bauweise benötigt aufgrund der leistungsstarken Getriebemotoren nun keinen Gegengewicht-Balancer mehr, baut somit sehr kompakt und bietet noch mehr Stabilität und Dynamik. Mit seinem großen Arbeitsbereich von 3.159 mm erreicht der PL190 eine realistische Paletten-Stapelhöhe von über
2.600 mm. So lassen sich entweder mehrere Paletten auf großer Höhe stapeln oder es können ggf. bei Bodenmontage zusätzliche Konsolen entfallen.

Mit gleicher Kinematik und Reichweite erreicht der PL320, die Schwerlast-Variante des Roboters, eine max. Traglast von 320 kg. Das Modell ist damit ideal auch für die Palettierung schwerer Säcke oder Gebinde geeignet.
Im hohen Traglastbereich bis zu 800 kg rangieren die beiden neuen Schwerlast-Palettierer PL500 und PL800. Sie können komplette Produktlagen von einer Förderstrecke aufnehmen oder bei überzeugenden Leistungsdaten mit schweren Produkten oder Gebinden umgehen.

Alle Roboter der Motoman PL-Serie arbeiten mit der kompakten Hochleistungssteuerung YRC1000, die eine Vielzahl von Funktionen zur Bahnplanung und Kommunikation mitbringt. Auch die synchronisierte Steuerung von Bewegungen Funktionsgreifern oder Fahrbahnen wird von der Steuerung mit übernommen. Ideal ist die Kombination mit der optionalen Funktionalen Sicherheitssteuerung (FSU) zur Absicherung und Verkleinerung kompakter Arbeitsbereiche.

Mit der einzigartigen MotoLogix-Schnittstelle können SPSAnlagenprogrammierer den Roboter in ihrer gewohnten IEC61131-konformen SPS-Programmierumgebung gleich mit programmieren. Ein spezieller Roboterprogrammierer ist nicht mehr notwendig und die Einbindung in die SPS-Steuerung vereinfacht sich deutlich.

Die Simulationssoftware MotoSimVRC. ermöglicht die einfache Auslegung, Planung und Simulation von Palettierzellen. Die optionale Yaskawa-Palettiersoftware PalletSolver vereinfacht mit einer selbsterklärenden Bedieneroberfläche das Programmieren von Aufnahme- und Ablagemustern sowie von und Lagenbildern und bietet zahlreiche anwendungsspezifische Features wie gemischtes Palettieren oder Multi-Greifer.

Mehr Informationen Yaskawa Europe GmbH:

Kontakt  Herstellerinfo
Yaskawa Europe GmbH
Kammerfeldstrasse 1
D-85391 Allershausen
Tel: 08166-90-0
Fax: 08166-90-103
Email: info@motoman.de
www.motoman.eu
