3D-Daten für jedermann

Visualisierungs- und DigitalMockUp-Lösung

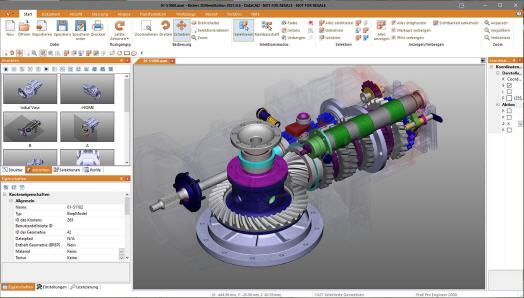

3DViewStation visualisiert, analysiert und kommentiert komplexe Engineering - Daten mit einem Mausklick. Das perfekte Programm für die zuverlässige und effiziente Darstellung von 3D-CAD-Modellen, Office-Dokumenten, Zeichnungen und Scans.

3DViewStation ist durch die Unterstützung heterogener Datenstrukturen hervorragend für die übergreifende Zusammenarbeit in einer Gruppe geeignet und somit unternehmensweit einsetzbar. Dies ermöglicht eine Beschleunigung der Prozesskette von der Produktentwicklung bis zum Vertrieb.
Anwender aus allen Bereichen im Unternehmen haben hier das ideale Werkzeug um den Visualisierungs- und DMU(Digital MockUp) - Prozesse zuverlässig, effizient und kostengünstig abzudecken.

Die neue Version von 3DViewStation, v2021.0, bietet viele neue Funktionen, Features und Verbesserungen.

Neue und aktualisierte Datenformate:

  • 3D-Import: 3MF, Solidworks 2021
  • 2D-Import: CATIA V6 / 3DExperience R2021x, Solid Edge 2021, Solidworks 2021, UG NX: NX 1938, NX 1942, NX 1946
  • 2D-Export: Sämtliche Ansichten inkl. Vorschaubilder nach PDF exportieren

Neue und optimierte Funktionen (Auszug):

  • Entformungsschrägenanalyse: neue Option zur Anzeige von Hinterschnitten
  • Schnittfläche mit der Geometriefarbe einfärben
  • Messung: Berechnen des Mindestabstandes zwischen mehreren Körpern
  • Messungen mit Punkten: Mittel- oder Endpunkte von Linien oder Kanten
  • PMI: Wählen aller PMI´s, die der ausgewählten Geometrie zugeordnet werden sollen
  • Erweitern der Stücklistentabelle um Attribute
  • Callout-ID nach Attribut generieren
  • Attribute definieren für Markups
  • erstellen eines Schnittpunktes 2er Kanten
  • Versetzte Linien können sich den Transformationspfad merken
  • Kameraposition an einer Fläche ausrichten

Unterstützte Formate:

Lesen (Auszug): 3DVS, Catia V4+V5+V6, NX, Creo, Pro-Engineer, SolidWorks, Inventor, Solid Edge, Rhino, Revit, STEP, IGES, ACIS, Parasolid, 3D-PDF, JT, 3DXML, STL, VRML, IFC, DWG, DXF, 2D PDF, DOCX, XLSX, HPGL, Gerber, TIFF, JPEG...

Schreiben Optional (Auszug): 3DVS, Step, JT, Iges, Parasolid, 3D-PDF, PRC, U3D, ACIS, STL

Mehr Informationen zu DataCAD Software & Services:

Kontakt  Herstellerinfo
DataCAD Software & Services GmbH
Gutlay 4
55545 Bad Kreuznach
Tel.: 0671-836310
Fax (06 71) 4 82 02 93
Email: info@datacad.de
www.datacad.de
