Beste Oberflächen und Genauigkeit

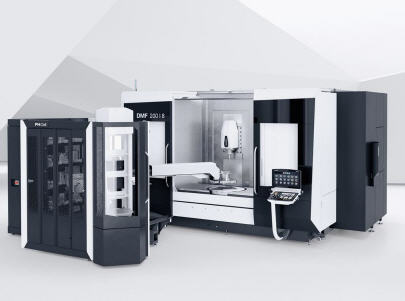

DMF 200|8 von DMG MORI

Mit einem 2.300 x 850 mm großen Starrtisch und Verfahrwegen von 2.000 x 800 x 850 mm bietet die DMF 200|8 Anwendern in Die & Mold und Aerospace ausreichend Spielraum, auch lange Strukturbauteile oder Formeinsätze flexibel zu bearbeiten.

Die Tischbeladung liege bei 2.000 kg. Der Arbeitsraum der Maschine wurde bei der Entwicklung des neuen Maschinenkonzepts durch den innovativen Werkzeugwechsel optimiert. Dieser erfolgt hinter dem Arbeitstisch – schnell, kollisionsfrei und prozesssicher, sodass die komplette Aufspannfläche genutzt werden kann. Verglichen mit dem Vorgängermodell ist der Arbeitsraum der DMF 200|8 um über 50 Prozent größer, wodurch neue Möglichkeiten zur Bearbeitung von komplexen Bauteilen entstehen. Eine Bestückung der DMF 200|8 mit 400 mm langen Werkzeugen, ist ein Alleinstellungsmerkmal in dieser Maschinenklasse.

Höchste Präzisionsbearbeitung für geringste Bauteiltoleranzen

Ein Hauptargument für die Fahrständermaschinen von DMG MORI ist seit je her ihre Stabilität. Die DMF 200|8 wurde so konstruiert, dass die auskragende Y-Achse über den gesamten Verfahrweg eine kontante Steifigkeit der Maschine sicherstellt. Die drei Linearführungen in der X-Achse verstärken die Stabilität der Maschine und schaffen die erforderliche Basis für eine hochgenaue und produktive Bearbeitung. Auch bei voll ausgefahrenem Y-Schlitten, lässt sich die maximale Spindelleistung mühelos abrufen, ohne dass die Maschine aufschwingt. Umfangreiche Kühlmaßnahmen im Standard gewährleisten eine hohe thermische Langzeitgenauigkeit mit geringsten Toleranzen, während direkt angetriebene Kugelgewindetriebe in der Y- und Z-Achse für beste Oberflächengüten sorgen.

Die DMF 200|8 verfährt im Standard mit Eilgängen von bis zu 50 m/min. Mit dem optionalen Linearantrieb in der X-Achse erreicht sie bis zu 80 m/min, so dass sie jederzeit eine dynamische und hochproduktive Zerspanung gewährleistet. Der B-Achs-Fräskopf – sein Klemmmoment liegt bei maximal 6.000 Nm – bietet einen Schwenkbereich von +/- 120° und somit die nötige Flexibilität in der 5-Achs-Bearbeitung. Ein umfangreicher Spindelbaukasten rundet die Ausstattungsvielfalt ab. Im Standard ist eine speedMASTER Spindel mit 15.000 min-1 integriert. Mit 36 Monaten Gewährleistung, unabhängig von der Laufleistung. Eine High-Torque-Variante mit 200 Nm ist im Spindelbaukasten ebenso verfügbar wie eine 20.000er Spindel.

Automatisiert und digitalisiert

Steuerungsseitig ist die DMF 200|8 mit CELOS und SIEMENS ausgestattet und wird standardmäßig mit der aktuellsten Version von CELOS ausgeliefert. Die DMF 200|8 verfügt zudem über eine Schnittstelle für die automatisierte Fertigung, beispielweise für unser PH Cell Paletten-Handling.
