Medienkupplungen als Zeitsparer

Werkstücke automatisiert spannen

Die Versorgung von pneumatisch, hydraulisch oder per Vakuum betätigten Spannmitteln in Werkzeugmaschinen galt lange Zeit als Herausforderung. Schunk hat sein Standardprogramm daher um Mediendurchführungen erweitert, die einen zeitsparenden Wechsel von fluidisch gesteuerten Spannmitteln ermöglichen.

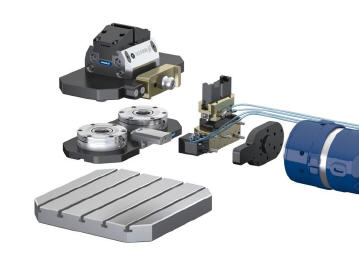

Speziell für Werkzeugmaschinen ohne Mediendurchführung ist die Vero-S Medienkupplung konzipiert. Sie ermöglicht eine besonders wirtschaftliche Automatisierung, da auf eine aufwändige Luftdurchführung im Maschinentisch verzichtet werden kann. Stattdessen erfolgt die Zuführung von Druckluft über einen Kupplungsadapter am Frontend des Roboters. So lassen sich sowohl Vero-S-Nullpunktspannmodule als auch pneumatische Spannsysteme, wie etwa Tandem plus-Kraftspannblöcke, über die roboterseitige Medienzuführung betätigen. Ohne Komponentenwechsel am Frontend ist es möglich, komplette Spannmittel mithilfe der mechanischen Roboterkupplung ›Vero-S NSR‹ zu wechseln und Werkstücke mithilfe von Schunk-Greifern zu beladen.

Die Vero-S-Medienkupplung lässt sich an allen Vero-S NSL plus und Vero-S NSL3-Spannstationen nachrüsten. Sie wird so verbaut, dass weder bei der Palettenbeladung noch bei der Betätigung der Spannmodule zusätzliche Störkonturen berücksichtigt werden müssen. Für den prozesssicheren Betrieb ist lediglich eine Positioniergenauigkeit des Roboters von radial ± 0,3 mm und axial ± 0,5 mm erforderlich.

Ist der Maschinentisch bereits mit einer Mediendurchführung ausgestattet, gilt es, eine zuverlässige Versorgung der Spannmittel zu ermöglichen, sobald diese beispielsweise in Vero-S-Nullpunktspannmodule eingewechselt werden. Dafür hat Schunk seinen Baukasten für die stationäre Werkstückspannung unter anderem um die Medienübergabe ›Vero-S MDN‹ erweitert. Mit ihr lassen sich pneumatisch, hydraulisch oder per Vakuum betätigte Komponenten auf Vero-S NSL plus-Spannstationen sekundenschnell per Plug & Work in Betrieb nehmen. Alternativ können über das Modul Komponenten zur automatisierten Abfrage oder Reinigung versorgt werden.

Das rostfreie und robuste Modul ist mit zwei unabhängig voneinander ansteuerbaren Fluid-Durchführungen ausgestattet und für einen Systemdruck bis 250 bar ausgelegt. Wartungsarme, speziell abgedichtete Kupplungselemente gewährleisten einen prozesssicheren Wechsel und Betrieb. Die Medienübergabe lässt sich flexibel mit neuen oder bereits vorhandenen Vero-S NSL plus-Spannstationen kombinieren, sodass teure und aufwändige Insel- oder Sonderlösungen entfallen.

Die Ansteuerung erfolgt entweder bodenseitig über Kanalbohrungen in der Spannstation oder seitlich über Schlauchleitungen. Bei Bedarf lassen sich zwei Vero-S MDN-Medienübergabemodule zu einer vierfach-Medienschnittstelle kombinieren. Die Bauhöhe ist mit 39 mm exakt auf die Höhe von Vero-S NSE plus-Nullpunktspannmodulen im Teileinbau abgestimmt. Neben dieser Standardkupplung für NSL plus-Spannstationen bietet Schunk auch anwendungsspezifische Medienkupplungen an, die etwa ein reduziertes Stichmaß der Nullpunktspannmodule ermöglichen. So lassen sich auf Schwenkrundtischen von Fünfachs-Bearbeitungszentren mit individuell ausgearbeiteten Grundplatten und Stichmaßen von beispielsweise 140 mm auch Vakuumspannplatten flexibel einwechseln und unmittelbar ansteuern.

Dafür kommen robuste, rostfreie Schunk Mediendurchführungen mit vier unabhängig voneinander ansteuerbaren Fluid-Durchführungen zum Einsatz. Diese lassen sich unmittelbar in die Maschinensteuerung integrieren.
Speziell für die automatisierte Werkzeugmaschinenbeladung sowie für Anwendungen in der Handhabungs- und Automatisierungstechnik hat Schunk das Nullpunktspannmodul ›Vero-S NSE-A3 138‹ entwickelt, das optional mit integrierter Medienübergabe angeboten wird. Diese ermöglicht eine Durchleitung von Fluiden mit einem Systemdruck bis 300 bar.

Für den prozesssicheren Werkstück- und Spannmittelwechsel ist das Automationsmodul zudem mit einer Anlagekontrolle sowie mit einer leistungsfähigen Abblasfunktion ausgestattet, die die Auflagefläche beim Wechselvorgang sorgfältig reinigt. Zusätzlich verhindert ein federbetätigter Konusverschluss, dass Späne oder Schmutz in die Wechselschnittstelle eindringen.

Als Teil des Vero-S-Baukastens profitiert das Modul von einer Vielfalt an Kombinationsmöglichkeiten – von Standardplatten über Tandem-Kraftspannblöcke bis zu mechanischen Spannern aus der Kontec-Baureihe. Eine Einzugskraft von 8 000 N beziehungsweise 28 000 N mit aktivierter Turbofunktion sowie eine hohe Formstabilität des Modulkörpers kommen der Steifigkeit von automatisierten Schnellwechsellösungen zugute. So können selbst hohe Kippmomente und Querkräfte zuverlässig aufgenommen werden. Die Wechselwiederholgenauigkeit liegt bei unter 0,005 mm.

Mithilfe von Einführradien können die Spannbolzen außermittig, somit besonders einfach in die Module gefügt werden. Die eigentliche Spannung erfolgt ohne externe Energiezufuhr über Federkraft, ist formschlüssig und selbsthemmend. So bleiben die Werkstücke selbst dann sicher gespannt, wenn der Pneumatikdruck abfallen sollte. Zum Öffnen genügt ein Pneumatikdruck von 6 bar.
