Spannen mit System

Für sichere und ergonomische Rüstarbeiten

Der Arbeitsvorbereitung kommt in der Produktion eine wichtige Rolle zu: Teure Bearbeitungsmaschinen müssen in kürzester Zeit umgerüstet und Werkstücke zur Bearbeitung eingespannt werden, damit Stillstandzeiten so weit wie möglich reduziert werden. Das Spannen von Werkstücken spielt hier eine zentrale Rolle. Darauf spezialisiert ist Allmatic-Jakob Spannsysteme. Der Hersteller hat sein Spannsystem nun mit dem WorkBuddy ergänzt. Die elektronische Spannhilfe beschleunigt die Bestückung von Spanntürmen in der Arbeitsvorbereitung und ermöglicht hierbei ergonomisches sowie gelenkschonendes Arbeiten. Unhandliche Drehmomentschlüssel sowie falsche Anzugsmomente gehören damit der Vergangenheit an.

Spannsysteme zählen zu den wichtigsten Maschinenelementen von Bearbeitungszentren. Denn nur wenn Werkstücke sicher sitzen und die Bearbeitung unterstützen, kann eine CNC-Maschine schnell und effizient arbeiten. Für die Wirtschaftlichkeit der kostenintensiven Werkzeugmaschinen ist das schnelle und zuverlässige Spannen von Werkstücken essentiell. Dies geschieht in der Regel mithilfe eines Drehmomentschlüssels oder einer Handkurbel direkt in der Maschine oder außerhalb an einem Rüstplatz.

Ein großer Nachteil dieser Methode ist das umständliche Hantieren – oftmals über Kopf. Physische Fehlbelastungen sowie daraus resultierende Arbeitsausfälle sind die Konsequenz und belasten Unternehmen finanziell. Allmatic hat für solche Spannprozesse in der Arbeitsvorbereitung (AV) nun eine überzeugende Lösung gefunden: den WorkBuddy. Dieser ergänzt das Spannsystem des süddeutschen Herstellers.

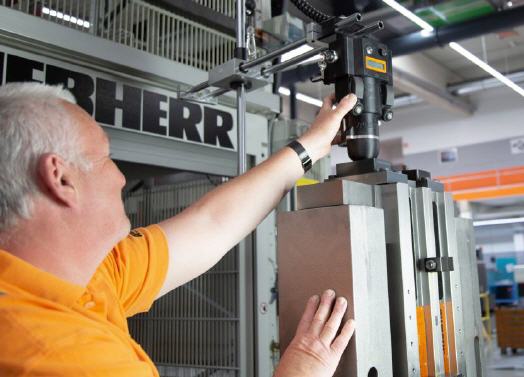

Der WorkBuddy wurde von Allmatic entwickelt und ist in der eigenen Produktion für die mechanische Werkstückspannung bereits seit längerer Zeit erfolgreich im Einsatz. Er wird mit einem einfach bedienbaren Tragarm an der Maschine oder dem Rüstplatz montiert. Zentrales Werkzeug ist ein elektrischer Drehmomentschrauber, der stufenlos einstellbar mit Drehmomenten von 20-40 Nm arbeitet. Dank des Allmatic Kraftverstärkers in den Spanntürmen genügen diese Drehmomente bereits, um die maximalen Spannkräfte (je nach Typ bis zu 80 kN) zu erreichen. Ein leichter Druck auf einen Wippschalter genügt.

Die exakten Spannkräfte werden einmalig je Spanner-Modell per USB-Schnittstelle aufgespielt und während des Spannvorgangs abgerufen. Damit ist sichergestellt, dass jedes Werkstück mit dem richtigen Drehmoment fixiert wird. Derzeit können alle Spanntürme mit Spindeln der Titan 2-/LC-/TC-/NC8- und DUO-Serie bedient werden.Die maximale Öffnungs- beziehungsweise Spanngeschwindigkeit beträgt 10 mm/s. Diese ist per DIN EN 692 als maximal zulässige Geschwindigkeit ohne zusätzliche Maßnahmen zum Arbeitsschutz definiert. Damit sind kürzeste Rüst- sowie minimale Stillstandzeiten garantiert. Ein immenser Kostenvorteil in der Arbeitsvorbereitung. Der WorkBuddy dient gleichzeitig der Entlastung der Mitarbeiter an der Maschine und ermöglicht ein ergonomisches Arbeiten.
