2+2-Backenfutter mit großem Ausgleichshub

Maximale Flexibilität auf Fräs-Drehmaschinen

Um die steigenden Anforderungen des Marktes zu erfüllen, hat SCHUNK das wartungsarme 2+2-Backenfutter ROTA-M flex 2+2 entwickelt, das dank eines zum Patent angemeldeten Ausgleichsmechanismus über einen besonders großen Ausgleichshub verfügt: Je nach Baugröße liegt dieser bei 5,1 mm bis 10 mm pro Backe.

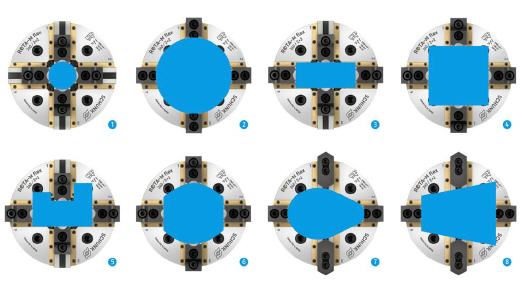

In vielen Fällen genügt künftig ein einziges ROTA-M flex 2+2, um flexibel die unterschiedlichsten Teilegeometrien abzudecken. Spezielle Dichtungen an den Führungsbahnen verhindern, dass Fett ausgespült wird und die Spannkraft schleichend verloren geht. Auch bei geringen Spannkräften ist auf diese Weise eine präzise Funktion des Futters gewährleistet. Zugleich schützen die Dichtungen den Futterkörper vor Spänen und Schmutz, so dass die Prozesssicherheit steigt und die Wartungsintervalle sich verlängern.

Um die Sicherheit zu erhöhen, erfolgt die Spannung beim SCHUNK ROTA-M flex 2+2 selbsthemmend und der Spannzustand wird über Anzeigestifte signalisiert. In den standardisierten Baugrößen 260 bis 1.200 erzielt das Futter bei einem Backenhub von 9,5 mm bis 17,8 mm hohe Spannkräfte von 100 kN bis 180 kN.

Ab Baugröße 800 profitieren Anwender zusätzlich von einer gewichtserleichterten Konstruktion, das Futtergesicht ist mit Nuten ausgestattet und Festanschläge ermöglichen eine Zusatzverwendung als Schraubstock. Darüber hinaus sind die großen Baugrößen für den Einsatz auf Vertikaldrehmaschinen vorbereitet. Damit Anwender die Vielfalt des weltweit größten Standardspannbackenprogramms von SCHUNK in größtmöglichem Umfang nutzen können, ist das SCHUNK ROTA-M flex 2+2 über alle Baugrößen hinweg mit einer flexibel nutzbaren Spitzverzahnung (1,5 mm x 60° oder 1/16'' x 90°) ausgestattet.
