Ideal für additiv gefertigte Teile

Glätte und Glanz in einem Prozessschritt

Speziell für die Oberflächenbearbeitung in der Additiven Fertigung hat Walther Trowal die „AM Post Process Maschinen“ der Baureihe AM entwickelt. Damit können per Gleitschleifen in nur einem Prozessschritt Oberflächen erzeugt werden, die hohe Anforderungen erfüllen.

Die meisten additiv hergestellten Teile müssen feingeschliffen oder poliert werden, denn – bedingt durch das Auftragen des Materials in Schichten – entsteht ein „Staircasing“-Effekt. Hinzu kommt, dass die so hergestellten Bauteile generell eine gewisse Oberflächenrauheit aufweisen. Hinzu kommt, dass Markierungen von Stützstrukturen und angebackene Pulverreste entfernt werden müssen, bevor die Teile weiter bearbeitet oder verwendet werden.

Hier hat sich das Gleitschleifen als ideale Methode der Oberflächenbearbeitung herauskristallisiert, denn die Schleifkörper, die die Bauteile umfließen, behandeln die Oberfläche schonend, gleichmäßig und reproduzierbar, außerdem erreichen sie auch das Innere der Bauteile und Hinterschneidungen.

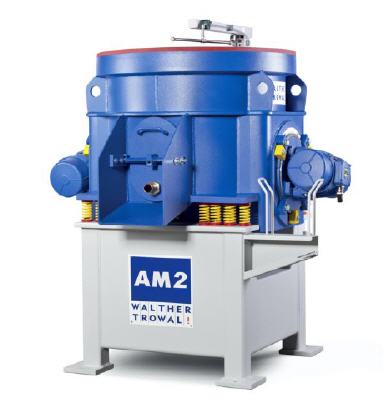

Die neuen Multivibratoren der Baureihe AM nehmen je nach Größe des Arbeitsbehälters bis zu 100 kleinere Teile oder einzelne bis zu einer Größe von etwa 900 × 500 mm auf. Die Werkstücke werden auf einer Trägerplatte eingespannt, die dann am Boden des Arbeitsbehälters elektromagnetisch oder mechanisch fixiert wird. Die Schleifkörper werden eingefüllt, das Behandlungsmittel wird während des Bearbeitungsprozesses kontinuierlich zugegeben. Drei Unwuchtmotoren versetzen den Behälter in Vibration. Dabei gleiten die Schleifkörper um die Werkstücke herum und glätten so die Oberfläche. Die Bewegungen der Motoren überlagern sich so, dass eine homogene Oberfläche der Werkstücke entsteht, während die Kanten geschont werden. Nach einer vorher empirisch ermittelten Zeit ist der Prozess beendet und die fertigen Werkstücke werden entnommen.

Mehrere Hersteller von Komponenten für den Bau von Automobilen und Flugzeugen sowie in der Medizintechnik setzen bereits Multivibratoren der Baureihe AM ein. Mit ihnen reduzieren sie die verfahrensbedingte Rauheit Ra von etwa 2 bis 80 µm auf Werte in einer Größenordnung von 0,025 µm.

Maximilian Beien, Verkaufsleiter bei Walther Trowal, sieht die additive Fertigung und das Gleitschleifen als Einheit: „Die additive Fertigung und das Gleitschleifen gehören fast schon zwingend zusammen, denn die meisten additiv hergestellten Teile brauchen exzellente Oberflächen, um ihre Funktion zu erfüllen. Turbinenschaufeln zum Beispiel müssen mit minimalen Reibungsverlusten umströmt werden. Auch Bauteile mit hohen Anforderungen an Härte und Festigkeit profitieren durch die beim Gleitschleifen entstehende, gleichmäßige Verfestigung der Oberfläche. Und speziell bei bionischen Formen, die für diese Teile typisch sind, punktet das Gleitschleifen in besonders hohem Maße.“

Das Verfahren eignet sich für alle Materialien, aus denen additiv gefertigte Teile bestehen: für hochfeste, schwer zerspanbare Metalle wie Titan sowie für Nickel-Basis- oder Kobalt-Chromlegierungen, außerdem für Buntmetalle oder Kunststoffe … also für Werkstoffe, mit deren Bearbeitung Walther Trowal jahrzehntelange Erfahrung hat.

Ein wichtiger Aspekt ist dabei, dass die von Walther Trowal entwickelten Schleifkörper und Verfahrensmittel für viele Werkstoffe, sicherheitsrelevante Komponenten und Prozesse bereits zugelassen sind.

Beien ist überzeugt von der Wirtschaftlichkeit des Trowalisierens bei der additiven Fertigung: „Im Gegensatz zu elektrochemischen Verfahren bearbeiten wir Glätte und Glanz der Oberfläche in einem einzigen Prozessschritt. Das Gleitschleifen bringt es auch mit sich, dass die Maschinen sehr kompakt sind und wenig Platz beanspruchen. Das Ergebnis: Wir vereinen optimale Oberflächenqualität mit kurzer Bearbeitungsdauer und hoher Wirtschaftlichkeit sowohl bei den Investitions- als auch bei den Betriebskosten.“
