Mit Werkerführung und Dokumentation
Funk-Drehmomentschlüssel von Stahlwille
Das Unternehmen Rosenbauer setzt bei Montagearbeiten in Karlsruhe aus gutem Grund elektromechanische Funk-Drehmomentschlüssel von Stahlwille ein.
Mit rund 500 Mitarbeitern baut die Firma Rosenbauer in Karlsruhe jedes Jahr mehr als 190 Fahrzeuge für den Brand- und Katastrophenschutz. Dabei werden ein Höchstmaß an Qualität und maximale Zuverlässigkeit gefordert. Im Ernstfall müssen sich die Einsatzkräfte zu 100 Prozent auf die Technik verlassen. Um den weiter steigenden Anforderungen auch in der Zukunft gerecht werden zu können, kommen in der Fertigung elektromechanische Funk-Drehmomentschlüssel von Stahlwille zum Einsatz. Der Vorteil dieser Werkzeuge: Sie können vollständig in eine softwaregestützte Werkerführung für Montagearbeitsplätze integriert werden. Vor allem aber ist die digitale Dokumentation der Schraubfälle schnell, einfach und automatisiert möglich.
Prozesssicherheit ist ein Verkaufsargument
In Karlsruhe ist die Montage von Drehleitern und Hubrettungsbühnen geprägt von vielen individuellen Lösungen und einem hohen Anteil handgeführter Schraubvorgänge. „Zahlreiche Verschraubungen müssen in einer festgelegten Reihenfolge und mit einem exakt definierten Drehmoment ausgeführt werden“, erklärt Torsten Schuster, Fertigungsplaner International / Leiter Arbeitsvorbereitung bei Rosenbauer Karlsruhe GmbH & Co. KG die Situation.
Dabei kommt dem einzelnen Mitarbeiter ein hohes Maß an Verantwortung bei der Selbstkontrolle zu. Eine nicht korrekt angezogene Schraube kann Auswirkungen auf die Funktionsweise des gesamten Systems haben – mit Folgen für die Kosten bei Garantieleistungen und Reklamationen. Die Digitalisierung von Schraubprozessen schafft Abhilfe, denn sie führt den Anwender sicher durch vorgegebene Abläufe und verkürzt Anlernphasen. „Mit der Industrie 4.0-Lösung von Stahlwille gestalten wir die Schraubvorgänge bei Montagen in der Fertigung sicherer und können sie zugleich auch einfach, schnell und digital dokumentieren. So ist es uns möglich, unseren Kunden eine nachweisbare Qualität auf einem konstant hohen Niveau zu bieten – für uns ein wichtiges Verkaufsargument“, sagt Schuster.
Auf der Suche nach einer Lösung, die den Anforderungen bei Rosenbauer in vollem Umfang entspricht, haben die Verantwortlichen verschiedene Angebote geprüft. „Die Entscheidung für Stahlwille erfolgte gemeinsam mit den Mitarbeitern in der Fertigung“, erinnert sich Schuster. „Das war uns sehr wichtig, dass unsere Mitarbeiter bereits frühzeitig eingebunden waren und sich mit der Handhabung der neuen Werkzeuge vertraut gemacht haben.“ Deshalb gab es die Möglichkeit, in einer mehrwöchigen Projektphase mit der neuen Technik zu arbeiten und sie auf ihre Praxistauglichkeit zu prüfen.
Volle Integration in die vorhandene Produktionsumgebung

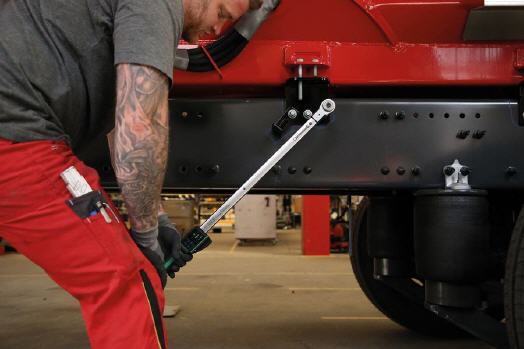

Mittlerweile gibt es bei Rosenbauer am Standort Karlsruhe drei Arbeitsplätze und einen weiteren in Italien, die mit dem Drehmomentschlüssel Manoskop 766 Daptiq von Stahlwille ausgerüstet sind. Das Werkzeug arbeitet als einziges im Markt elektromechanisch: Es misst digital, lässt sich kabellos per Funk einbinden und kann Daten sowohl empfangen als auch senden. „Was unsere Mitarbeiter an dem Schlüssel besonders schätzen, ist die Tatsache, dass er mit dem typischen Klick des mechanischen Pendants auslöst“, berichtet Schuster. Das sei ein wichtiges Kriterium in lauten Produktionsumgebungen und bei Arbeiten, wo die optische Anzeige auf dem Schlüssel verdeckt sein kann.

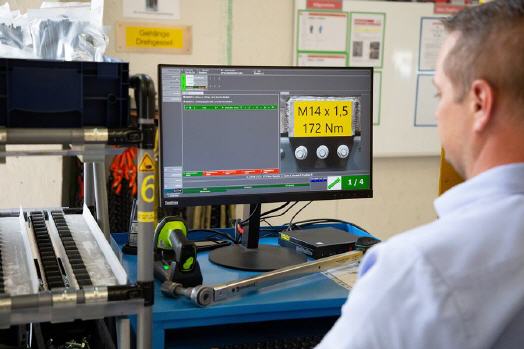

Bei Rosenbauer sind die Drehmomentschlüssel direkt in das Werkerführungssystem ProTight eingebunden. Wird ein Schraubprozess gestartet, empfängt das Werkzeug seine Daten von der Werkerführung per Funkübertragung und das jeweils erforderliche Drehmoment wird automatisch eingestellt. Die Darstellung der Bearbeitungsreihenfolge und die Anzeige der Montagepunkte erfolgen im konkreten Fall bei Rosenbauer in Karlsruhe visuell über einen großformatigen Monitor am Arbeitsplatz.
Der Schlüssel signalisiert dreifach, ob die Verschraubung korrekt ausgeführt und das vorgegebene Zieldrehmoment erreicht wurde – mit einer LED-Ampel, mit der digitalen Anzeige im Display und mit dem bekannten Klick. Dabei wird auch erkannt, ob Schrauben vergessen oder doppelt angezogen worden sind. Fehlermeldungen können nicht ignoriert werden.
In Echtzeit wird die erfolgte Verschraubung revisions- und verlustsicher an ProTight zurückgemeldet, mit Zeitstempel und exaktem Drehmoment dokumentiert und das Ergebnis auf dem Monitor am Arbeitsplatz visualisiert. So ist jederzeit eine lückenlose Rückverfolgung gewährleistet. Die Kommunikation des Manoskop 766 mit ProTight erfolgt dabei über ein OpenSource-Interface von Stahlwille. Das macht es besonders einfach, Schraubdaten zu übergeben, zu speichern und für Auswertungen verfügbar zu machen.
Geringer Aufwand für die Installation
Die Einbindung des Manoskop 766 Daptiq in die vorhandene Systemlandschaft bei Rosenbauer war schnell realisiert. Vor Ort dauerte die Einrichtung der ersten Station etwa zwei Tage. „Allerdings war das mit Arbeiten verbunden, die nur einmal erforderlich sind“, erklärt Alexander Grosser, Projektmanager Industry 4.0 bei Stahlwille. Der Zeitaufwand bei den folgenden Installationen reduziert sich erheblich, denn das System ist sehr einfach skalierbar. „Beim Kunden wird dann oft weniger als ein Arbeitstag benötigt. Und einmal installiert, läuft alles automatisch“, führt Grosser aus.
„Die Prozesssicherheit hat sich mit der Lösung von Stahlwille deutlich erhöht“, berichtet Schuster. „Gleichzeitig konnten die Werker von einem Großteil der bisherigen Verantwortung entlastet und von zeitraubenden Routinen befreit werden.“ Die Einarbeitung in neue Projekte ist einfacher und geht schneller. Die Wahrscheinlichkeit von Fehlbedienungen und nicht korrekt ausgeführten Verschraubungen hat sich erheblich reduziert. Nicht zuletzt sinkt durch digitalisierte Prozesse der mit der Erstellung und Pflege von Arbeitsanweisungen auf Papier verbundene Aufwand.
„Wir können sagen, dass wir unsere definierten Ziele voll und ganz erreicht haben“, freut sich Schuster. Die Lösung hat Potential. „Unsere Mitarbeiter in der Produktion ziehen bei manuellen Schraubfällen den Einsatz der Drehmomentwerkzeuge von Stahlwille in Kombination mit der prozessgesteuerten Werkerführung und Dokumentation allen anderen Möglichkeiten vor und fragen gezielt danach, wenn ein neuer Arbeitsplatz eingerichtet wird.“
Mehr Informationen zur Eduard Wille GmbH & Co. KG:
 |
Eduard Wille GmbH & Co. KG |
|
Lindenallee 27 |
|
42349 Wuppertal |
|
Tel.: +49 (0) 2 02 / 47 91-0 |
|
Fax: +49 (0) 2 02 / 47 91-2 00 |
|
E-Mail: info@stahlwille.de |
|
www.stahlwille.de |
