Neue Smart Damper von BIG DAISHOWA

Vibrationsfreies Feinbohren

Die BIG DAISHOWA GmbH stellt zwei neue Smart Damper EWN Präzisionsbohrköpfe vor, die mit einem patentierten Dämpfungssystem Vibrationen beim Schlichten tiefer Bohrungen eliminieren. Damit lässt sich die Produktivität um bis zu Faktor 10 steigern und spürbar bessere Oberflächengüten und höhere Zerspanungsraten erreichen.

Die beiden neuen EWN Smart Damper Feinbohrköpfe ermöglichen erstmals die vibrationsfreie Bearbeitung von Durchmessern unter 32mm, bis hin zu 20mm. Dabei hat der CK1-Smart Damper eine Länge von 100mm und der CK2-Smart Damper eine Länge von 125mm.

Die Monoblock Konstruktion der Smart-Damper-Werkzeuge verkürzt den Abstand vom Dämpfungsmechanismus zur Schneide, sprich der Vibrationsquelle. Dadurch wird die Schwingungsdämpfung am Werkzeug erheblich verbessert und Vibrationen eliminiert. Die neuen Feinbohrköpfe sind bestens geeignet für kritische Anwendungen, die sehr lange Werkzeuge erfordern, wie sie in der Automobil-, Energie- und Luftfahrtindustrie vorkommen.

Das modulare CK/CKB-System von BIG DAISHOWA ist kompatibel mit konventionellen Spindeln und ermöglicht vielseitige Werkzeugkombinationen mit Längen bis zum maximal 10-fachen Durchmesser. Alle Smart Damper haben eine Kühlmittelzufuhr durchs Zentrum und bieten für jede Größe drei unterschiedliche Wendeplattenhalter.

"Mit unserem innovativen Dämpfungssystem lassen sich einige zuvor unmögliche Anwendungen realisieren. Nach der Markteinführung im Jahr 2012 hat das Smart Damper-System sehr schnell eine breite Marktakzeptanz erreicht, mit weltweit Tausenden von Produkten im Einsatz“, sagt Jochen Renz, Technischer Leiter bei BIG DAISHOWA.

Ursprünglich wurde der Smart Damper für zwei Arbeitsgänge entwickelt: Bohren und Fräsen. Seitdem hat BIG DAISHOWA die Smart Damper Produktlinie kontinuierlich erweitert, um den steigenden Kundenanforderungen gerecht zu werden. Zu den modularen Systemen für Bohren und Fräsen gehören heute Monoblock-Modelle zum Fein- und Aufbohren, CKAufnahmen und Verlängerungen sowie Modelle zur Drehbearbeitung in Drehmaschinen.

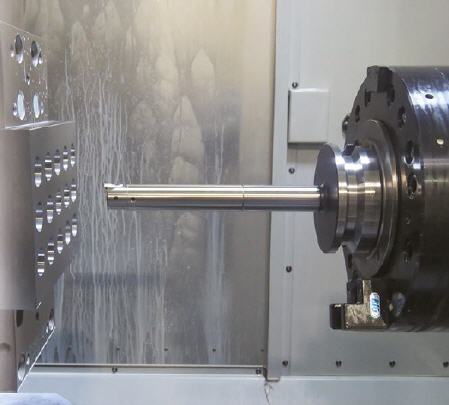

Die beiden neuen Smart Damper in Monoblock-Ausführung in CK1 decken Durchmesser von 20-36mm und in CK2 Durchmesser von 25-47mm ab. Solche Durchmesser konnten bislang mit einer extralangen Hartmetallstange nur unter sehr konservativen Bedingungen bearbeitet werden. Anwender, die die Hartmetallverlängerung mit den neuen Monoblocktypen kombinieren, haben jetzt vielmehr Spielraum bei den Einstellungen. So kann man eine 220mm-lange Hartmetallstange mit einem Smart Damper vom Typ CK2-EWN-25DP-125 kombinieren.

Mehr Informationen zu Big Daishowa:

Kontakt  Herstellerinfo
BIG DAISHOWA GmbH
Allmendstrasse 12
72189 Vöhringen
Tel.: +49 (7454) 96033 60
Fax +49 (7454) 96033 80
E-Mail: info@big-daishowa.de
www.big-daishowa.de
