Digitalisieren lohnt sich auch für KMU

Voreinstelltechnik mit digitaler Datenübertragung

Die HAIMER-Gruppe, ein Systemanbieter für das komplette Werkzeugmanagement, bietet inzwischen sämtliche Schrumpf-, Wucht- und Werkzeugvoreinstellgeräte in i4.0-Ausführung an. Welche Bedeutung dies für mittelständische Unternehmen haben kann, eist von der 3WIN GmbH in Aachen zu erfahren: Mit einem Werkzeugvoreinstellgerät UNO premium ist das dortige Fertigungsteam in die Digitalisierung gestartet.

Die 3WIN GmbH in Aachen ist ein ambitioniertes Sondermaschinenbau-Unternehmen mit 27 MitarbeiterInnen. Dagmar Wirtz, Gründerin und Geschäftsführende Gesellschafterin, erklärt: „Der Maschinenbau ist unsere Basis. Aber in den 20 Jahren unseres Bestehens haben wir uns konsequent weiterentwickelt und engagieren uns heute auch in Forschungsprojekten mit verschiedenen Unis und Hochschulen sowie in angewendeter Digitalisierung.“

Die in St. Gallen studierte Betriebswirtin pflegt eine Unternehmensführung, die partnerschaftlich gegenüber Mitarbeitern, Kunden und Lieferanten ist. „Schließlich steht 3WIN dafür, dass bei unseren Geschäften jeder Beteiligte gewinnen soll“, betont Dagmar Wirtz. Als weiteres Kennzeichen ihres Unternehmens nennt sie die Offenheit für Ideen und gibt ein Beispiel: „In der Pandemiezeit haben wir erst einen kontaktlosen Handdesinfektionsmittelspender mit großem Tank entwickelt. Daraus entstand noch ein zweites Projekt: ein ebenfalls kontaktlos funktionierender Weihwasserspender, von dem nun zwei Exemplare im Augsburger Dom stehen.“

Digitalisierung – Top-Thema auch im Mittelstand

Neben Kundenprojekten beschäftigt sich 3WIN auch mit Innovationen im Arbeitsprozess. Aktuell beteiligt sich das Unternehmen im Auftrag der StädteRegion und Stadt Aachen am Projekt „Digitale Werkstatt“. 2020/2021 soll ein Weiterbildungsangebot für Facharbeiter in mittelständischen Maschinenbauunternehmen entwickelt werden, das sich mit einer Produktionsumgebung beschäftigt, die Elemente aus „Industrie 4.0“ und der Digitalisierung enthält. „Mit der ‚Digitalen Werkstatt‘ wollen wir am Beispiel unseres eigenen Unternehmens zeigen, wie Digitalisierung umgesetzt werden kann und welche effizienzsteigernde Potentiale damit verbunden sind“, sagt Dagmar Wirtz.

Das Projekt beschäftigt sich mit der Digitalisierung in der Verwaltung, in der Montage und nicht zuletzt in der Fertigung, die bei 3WIN unter anderem das CNC-Fräsen und CNC-Drehen von Aluminium, Edelstahl, Guss, Buntmetall und Kunststoff umfasst. Gewissermaßen als Keimzelle der Digitalisierung identifizierten die Fertigungsverantwortlichen die Werkzeugerfassung und -einstellung sowie die Vernetzung der Messgeräte mit den Maschinen.

Werkzeugvoreinstellgerät mit digitaler Datenübertragung

Zum erweiterten Fertigungsteam bei 3WIN gehört Gerd Jungen. Der Geschäftsführer der Jungen Zerspanungswerkzeuge GmbH berät und beliefert 3WIN seit fünf Jahren mit Werkzeugen und Zubehör. Seit einigen Monaten ist er mit seiner GmbH sogar Untermieter bei 3WIN, so eng ist die Partnerschaft geworden.

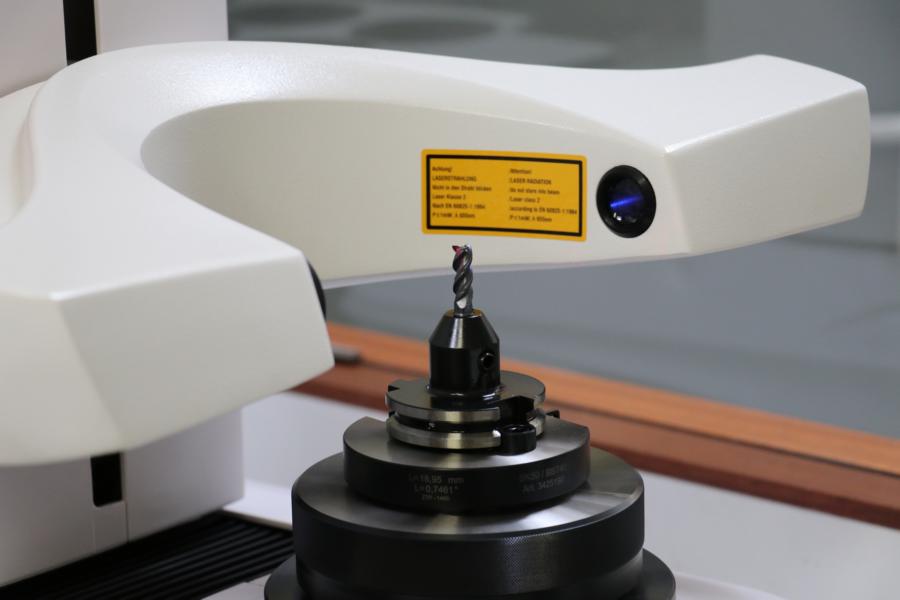

Jungens Vorschlag fürs 3WIN-Digitalisierungsprojekt: „Investieren Sie in ein HAIMER Microset Werkzeugvoreinstellgerät UNO Premium. Das ist für ein Unternehmen mit einer überschaubaren Anzahl an zu vermessenden Werkzeugen genau das richtige. Damit können Sie die Drehwerkzeuge mit VDI30, die Fräser mit SK40, Capto- und auch andere Werkzeugaufnahmen problemlos einstellen beziehungsweise vermessen. Dazu kommt die Möglichkeit der digitalen Datenübertragung, was für die Zukunft wegweisend ist.“

Der Vorschlag stieß auf Interesse. Denn 3WIN nutzt schon seit Jahren verschiedenste HAIMER-Produkte, wie Werkzeugaufnahmen SK40 in Weldon- und Spannzangenfutter-Ausführung, das Zentriergerät HAIMER Centro und den HAIMER Universal 3D-Taster. Auch die VHM-Fräser HAIMER MILL kommen bei 3WIN zum Einsatz. „Wir wissen aus Erfahrung, dass von HAIMER nur beste Qualität und Präzision geliefert wird“, versichert Gerd Jungen. „Das gilt auch fürs Voreinstellgerät UNO Premium, bei dem die Wiederholgenauigkeit bei ±2 µm liegt und die Rundlaufgenauigkeit an der Spindel ebenfalls 2 µm beträgt.“

Den notwendigen Rest an Überzeugungsarbeit leisteten die HAIMER-Mitarbeiter Grünheit, Kolvenbach und Gebauer mit einem HAIMER Vorführmobil, das mit modernsten Werkzeugaufnahmen sowie Schrumpf-, Wucht- und Voreinstellgeräten ausgestattet ist. Auf dem Hof geparkt, konnten alle interessierten 3WIN-Mitarbeiter und späteren Nutzer im Vorführmobil das HAIMER Microset Werkzeugvoreinstellgerät ausprobieren. Auch Chefin Dagmar Wirtz ließ sich das nicht entgehen: „Durch die sehr kompetente Beratung und das praktische Erleben waren wir sicher, dass uns diese Maschine im Produktionsprozess voranbringt.“

Werkzeugvoreinstellgerät mit digitaler Datenübertragung

Die Vorteile dieser Anschaffung sind nachvollziehbar. Nachdem die Werkzeuge bisher auf der jeweiligen Maschine eingemessen werden mussten, waren die Rüstzeiten ziemlich lang. Daraus resultierten unerwünschte Maschinenstillstände, die unterm Strich viel Geld kosteten. Mit dem UNO Premium kann von nun an jedes Werkzeug hauptzeitparallel voreingestellt werden. Zusätzliche Effizienz entsteht durch die Möglichkeit zur digitalen Datenübertragung zwischen dem CAD/CAM-System, dem UNO Premium und den Werkzeugmaschinen.

Ulrich Vennemann, HAIMER-Vertriebsleiter Nord, erklärt: „Mit dem Gerät liefern wir Postprozessoren für die 50 gängigsten Werkzeugmaschinensteuerungen, und können dadurch die erfassten Daten direkt an die jeweilige Maschine senden. Der Bediener muss keine Werte mehr eintippen. Zahlendreher und andere Fehleingaben werden zuverlässig vermieden, was einer prozesssicheren Bearbeitung zugutekommt. Das ist der erste Schritt zur Digitalisierung im Werkzeugmanagement.“

Das Fertigungsteam ist begeistert

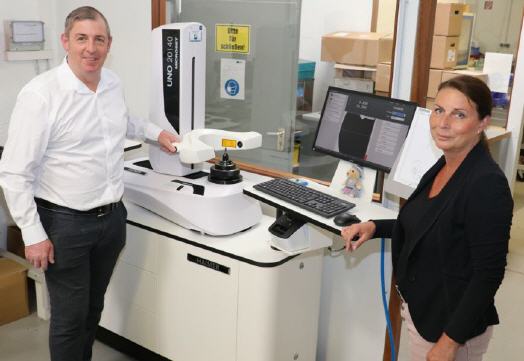

Vor der Investitionsentscheidung wollte Dagmar Wirtz jedoch auch die Belegschaft von der Idee für das HAIMER Werkzeugvoreinstellgerät und dessen digitaler Integration begeistern. So organisierte Gerd Jungen, dass eines der fünf HAIMER-Vorführmobile aufs Firmengelände kam. Wer wollte, bekam eine ganz gezielte Beratung und Vorführung, die sich selbst die Firmenchefin nicht entgehen ließ. Ihr Urteil: „Das HAIMER UNO premium ist tatsächlich so einfach zu bedienen, dass es auch mir als Nicht-Technikerin mühelos gelingt. Die Vorteile für den Produktionsprozess überzeugten auch unsere Zerspanungsfachleute.“

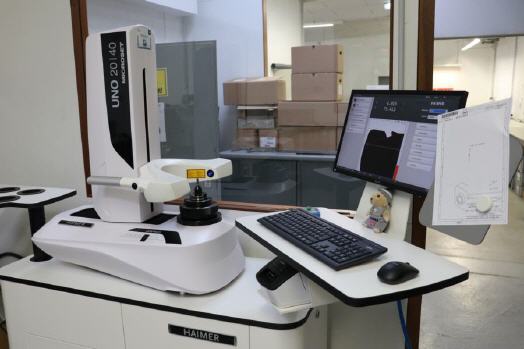

HAIMER lieferte das Werkzeugvoreinstellgerät, installierte es im Messraum und schulte die Belegschaft darauf. Gerd Jungen erklärt: „Aufgrund seiner robusten, langlebigen Grauguss-Konstruktion und der thermooptimierten Werkstoffkombination könnte es auch in der Werkstatt zuverlässig eingesetzt werden. Aber im Messraum ist es exklusiver positioniert, und durch die digitale Datenweitergabe zur Maschine kostet das keine zusätzliche Zeit.“

Für das Fertigungsteam war die damit verbundene Umstellung kein Problem. Im Gegenteil: Alle freuten sich über die Vorteile, wie zum Beispiel die reduzierte Stillstandszeit der Maschinen und die höhere Prozesssicherheit. Gerd Jungen berichtet auch von weniger Ausschuss, einer konstanten Qualität der Produkte und verbesserten Werkzeugstandzeiten. Sein Resümee: Die Werkzeugvoreinstellung – speziell mit den HAIMER Microset-Geräten – lohnt sich für jedes zerspanende Unternehmen, auch wenn es nur eine Werkzeugmaschine hat.

Er rechnet vor: „Wenn die Maschine dadurch jeden Tag eine Stunde weniger stillsteht, sind das über den Daumen kalkuliert 100 gesparte Euro. Damit hat sich die Investition in ein solches HAIMER Microset UNO premium schon nach einem halben Jahr amortisiert.“

3WIN präsentiert die Ergebnisse des Projektes „Digitale Werkstatt“ auch anderen mittelständischen Unternehmen aus dem Aachener Raum und wird dabei die Werkzeugvoreinstellung als Highlight-Thema vorstellen, da ist sich Dagmar Wirtz sicher. Und in ihrem Unternehmen ist es bestimmt nicht der letzte Schritt hin zu einer umfassenden Digitalisierung.

Mehr Informationen zur Haimer GmbH:

Kontakt  Herstellerinfo
Haimer GmbH
Weiherstraße 21
86568 Igenhausen
Tel.: +49 (0) 82 57 / 99 88-0
Fax: +49 (0) 82 57 / 18 50
E-Mail: haimer@haimer.de
www.haimer.com
