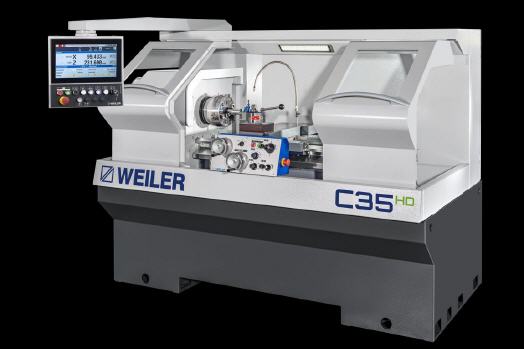

Servokonventionelle Präzisions-Drehmaschine

C35HD von Weiler

Weiler stellt mit der neuen C35HD eine kompakte servokonventionelle Präzisions-Drehmaschine vor, die Leistung, Flexibilität und Energieeffizienz vereint. Sie ist Nachfolgerin der C30 und mit einem Umlaufdurchmesser über Bett von 360 mm die kleinste Drehmaschine aus der servokonventionellen C-Baureihe.

Die Maschine bietet neben der manuellen Bedienung einer konventionellen Maschine eine Reihe von vorprogrammierten Einfachzyklen. Mit ihnen lassen sich beispielsweise Kegel, Radien und Gewinde rasch und wirtschaftlich drehen.

Einfach zu bedienen

Die Bedienung der Maschine orientiert sich an der von konventionellen Drehmaschinen. Wie diese verfügt sie über Handräder, die mit dem Bedienschlitten verbunden sind. Das ermöglicht feinfühlige und präzise Arbeiten. Der Umgang kann einfach erlernt werden, was zu einer kürzeren Einarbeitungszeit und dadurch zu Kostenersparnis führt.

Kraftvoll, präzise, sparsam

Bei der C35HD beträgt der Umlaufdurchmesser über Bett 360 mm, sie bietet Spitzenweiten von bis zu 800 mm und eine Spitzenhöhe von 180 mm. Eine kräftige Hauptspindel in einem thermosymmetrisch aufgebauten Spindelkasten mit 9 kW Leistung sorgt zusammen mit den Präzisionsspindellagern für einen ruhigen Lauf über den gesamten Drehzahlbereich von 1-4.500 U/min hinweg. Drehzahl und Vorschub können stufenlos eingestellt werden.

Die große Laufruhe, eine konstante Schnittgeschwindigkeit und die Option, im μ-Bereich zusätzlich über die elektronischen Handräder positionieren zu können, ermöglichen im industriellen Einsatz eine hohe Genauigkeit, feine Oberflächenqualitäten und eine große Produktivität. Präzisionsgeschliffene Kugelgewindespindeln sorgen für eine hohe Konturtreue, gehärtete und geschliffene Führungen garantieren Präzision und Langzeitgenauigkeit über viele Jahre hinweg. Das optional erhältliche Energiesparsystem „e-TIM“ minimiert den Stromverbrauch.

Flexibel und effizient

Diese C-Baureihe stellt das Bindeglied zwischen konventionellen Drehmaschinen und solchen mit Zyklenautomatik dar. Einfache Programmiermöglichkeiten sorgen gegenüber rein manuellen Maschinen für eine höhere Produktivität bei geringen Mehrkosten, CNC-Kenntnisse werden nicht vorausgesetzt.

Neue C4-Steuerung von Weiler

Die servokonventionelle Präzisions-Drehmaschine C35HD ist mit der neuen Weiler C4-Steuerungssoftware auf Basis des CNC-Systems SINUMERIK ONE von Siemens ausgestattet. Bedient wird sie wird über einen 15 Zoll großen Touchscreen auf einem drehbaren Bedienpult, die Handhabung ist der von Smartphones und Tablets nachempfunden. Ein kontextbezogenes Hilfsmenü unterstützt bei der Einarbeitung. Neben einem Datenspeicher für 99 Werkzeuge sind auch eine Netzwerkanbindung und eine USB-Schnittstelle für den Import von Dateien vorhanden.

Breites Einsatzspektrum: Vom Handwerk bis zur Industrie

Die C35HD bietet sich für die Einzelteil- und Kleinserienfertigung in vielen Bereichen an. Das reicht von der Produktion in Handwerk, Gewerbe und Industrie über den Werkzeugbau bis hin zur wissenschaftlichen Forschung. Zudem eignet sich die Drehmaschine für die Aus- und Weiterbildung, ein Bereich, der bei Weiler traditionell einen hohen Stellenwert genießt. Das mittelfränkische Unternehmen bietet seinen Kunden darüber hinaus einen Kundenservice und ein jahrzehntelanges Ersatzteilangebot, das weit über die herkömmlichen Anforderungen hinausgeht.
