Spanntechnik für den Messtechnikbereich

Aus der Praxis des Messraums geboren

Zur Control 2022 zeigte die dk FIXIERSYSTEME GmbH & Co. KG den Anwendern aus der Welt der Mess- und Prüftechnik alle Neuentwicklungen.

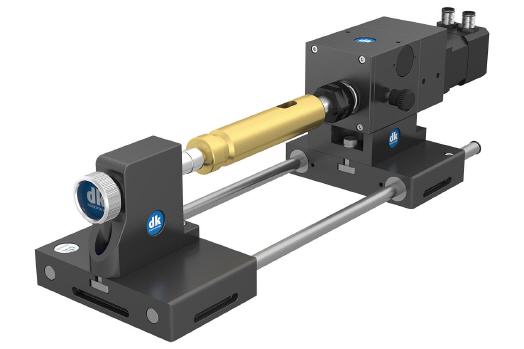

Rotationssymmetrische Teile müssen zur optischen oder taktilen Messung über den gesamten Umfang oder in bestimmte Winkelpositionen gedreht werden. Sowohl die mechanische Drehbewegung als auch die Zuordnung des Drehwinkels zum zugehörigen Messwert lässt sich durch den Einsatz eines Motorantriebs mit Encoder stark vereinfachen. dk zeigt auf der CONTROL eine Standardlösung für den gesteuerten Antrieb von Backenfuttern, Spannzangen und Reitstockspitzen verschiedener Art und Größe sowie mit und ohne Gegenhalter.

Der Nutzen: Zeit-/Kosteneinsparung und hohe Prozesssicherheit.

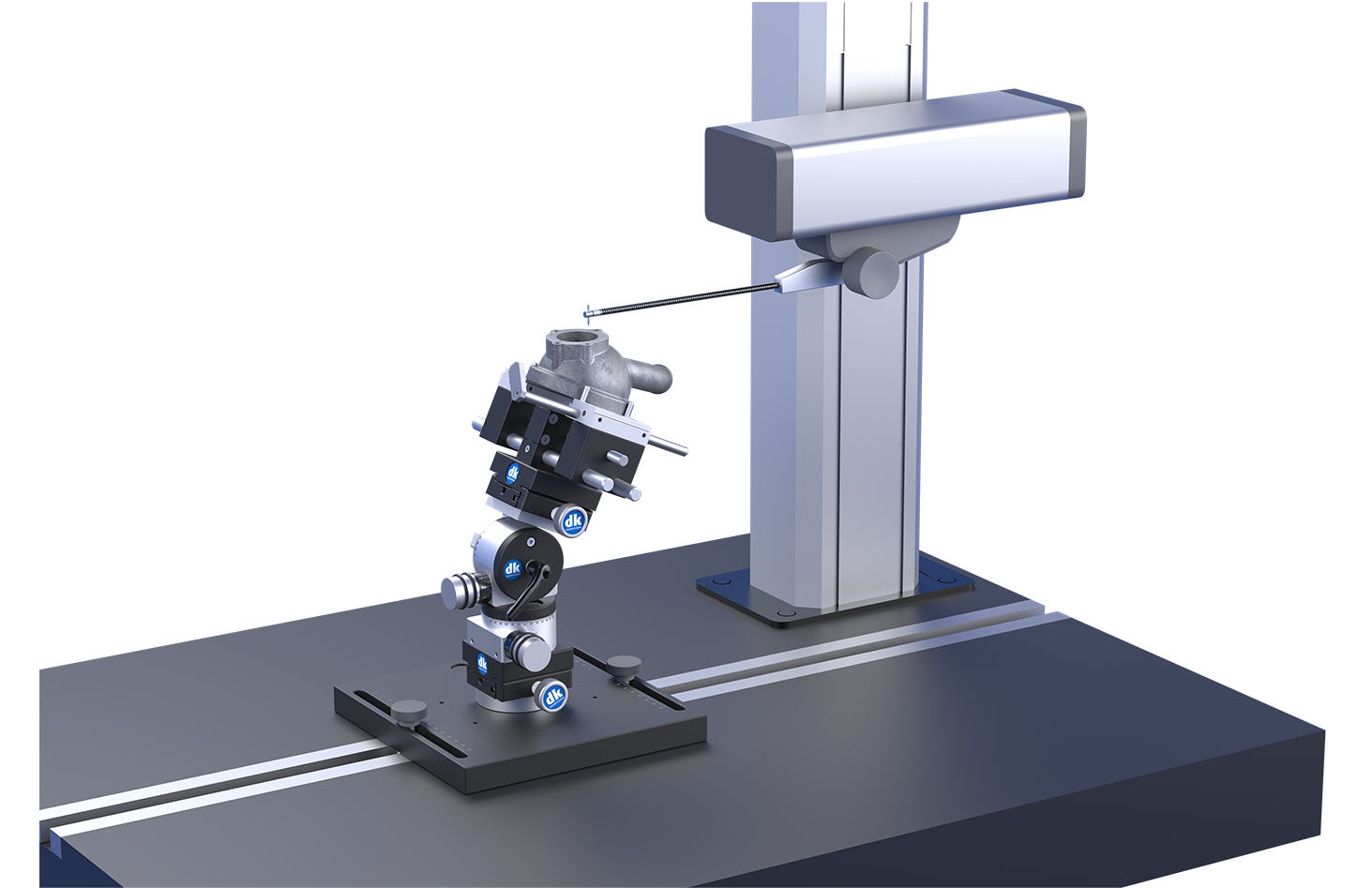

Die Verlässlichkeit der Messergebnisse und die Höhe der Prozesskosten werden ganz entscheidend davon beeinflusst, wie exakt, sicher und schnell die Fixierung der Prüflinge ist. Es war daher überfällig, die vielen Verstell- und Spannelemente des dk-Standardprogramms für die Belange der Rauheits- und Konturmessung einsetzbar zu machen. Adaptionen an alle denkbaren Maschinentische und bereits vorhandene Vorrichtungen wurden als Standard entwickelt, um auf jeder im Messraum vorhandenen Lösung aufzusetzen. Über die so geschaffenen Standardschnittstellen werden alle Katalogprodukte – und oftmals beim Anwender bereits aus der dimensionellen Messtechnik vorhandene dk-Vorrichtungen – direkt einsetzbar. Schnell, werkzeuglos und wiederholgenau durch multiple Nullpunktspannung. Dabei maximal investitionssicher durch Mehrfachnutzung im gesamten Messraum auf allen taktilen und optischen Maschinen.

Sobald die Positionierung der Hardware für die automatisierte optische Prüfung von Werkstücken und Prozessen anspruchsvoll wird, verteuert sich das Prinzip der konventionellen Gerätehalter und birgt Risiken: eine aus dem Vollen gefräste Sonderkonstruktion wird kostenintensiv und lässt sich im Nachhinein nicht genau genug und schon gar nicht völlig neu ausrichten. Flexible Lösungen aus anderen Bereichen erfüllen die Anforderungen hinsichtlich dauerhafter Stabilität unter Betriebsbedingungen in der Regel nicht.

Das dk Programm „Gelenksysteme“ beinhaltet fünf separate Programme 3D-flexibler Spanngelenke für alle Anforderungen bei der Positionierung von Machine-Vision-Komponenten:

  • StrongLine – für einfache Anwendungen wie die Positionierung der Beleuchtung
  • VarioLine – höhere Stabilität für anspruchsvolle Halteaufgaben
  • TurnStopLine – hält nach manuell werkzeuglosem Arretieren des Zentralgelenks wie verschweißt
  • Chrom Line – groß dimensioniert und Radius bis 800 mm, wenn die Kamera weit weg von einer Befestigungsmöglichkeit platziert werden muss
  • HygienicLine – Teil- oder Voll-Edelstahl-Programm für Sauberzonen und Reinraum-Bereiche sowie für widrige aggressive Umgebungsbedingungen



Was tun, wenn Prüfteile so filigran und empfindlich sind, dass selbst die besten leicht laufenden Handspannfutter das Risiko bergen, zu viel Kraft auf das Werkstück zu bringen oder bei jeder neuen Spannung eben eine andere Kraft in das Teil einzuleiten, so dass das Messergebnis nicht sicher ist?

Zwei neue Lösungen von dk:

  • Pendelbacken auf den System-Handspannfuttern verdoppeln die Kontakt- bzw. Spannstellen bei verformungsempfindlichen Teilen und reduzieren die für das sichere Halten notwendige Kraft pro Anlagepunkt; durch die ausgleichende Pendelbewegung der Backen reduziert sich das Risiko der Polygonbildung zusätzlich

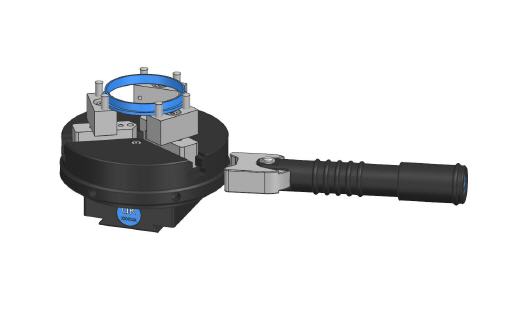

  • Das Problem, dass unterschiedliche Anwender oder aber auch der gleiche Anwender bei aufeinanderfolgenden Spannungen das Backenfutter immer auch unterschiedlich stark anziehen, löst dk mit der Entwicklung eines speziellen Drehmomentschlüssels für Handspannfutter: die für das jeweilige Prüfteil optimale Spannkraft wird durch den Drehmomentschlüssel wiederholgenau abrufbar und der Gesamtprozess wird maximal sicher.

Mehr Informationen zu dk:

Kontakt  Herstellerinfo
dk Fixiersysteme GmbH & Co. KG
Ferdinand-Lassalle-Str. 35
72770 Reutlingen
Tel. +49 (0) 7121/90971-0
Fax +49 (0) 7121/90971-20
E-Mail: info@dk-gmbh.de
www.dk-gmbh.de
