Kostengünstiges Drehzentrum von Mazak

Für Stangengrößen bis zu 80 mm Durchmesser

Das neueste Hochleistungs- und kostengünstige Drehzentrum der QTE-Serie von Yamazaki Mazak ist jetzt für europäische Anwender von Werkzeugmaschinen erhältlich.

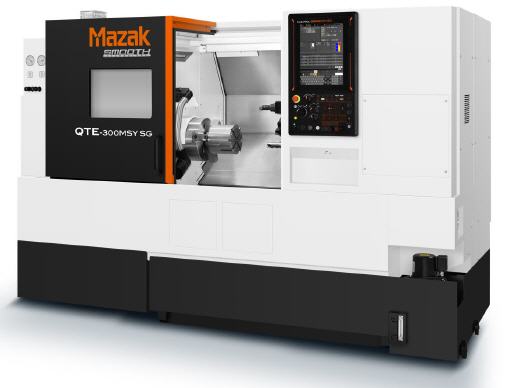

Die QTE-300 MSY SG mit einem großzügigen Schwenkdurchmesser von 695 mm ist ein neues, einfach zu bedienendes, hochproduktives Drehzentrum mit Fräsmöglichkeit, Y-Achse und Gegenspindel. Die neue Maschine ist die neueste Ergänzung der QTE-Serie von Mazak, die im Singapur-Werk des Unternehmens hergestellt wird.

Die QTE-300 MSY SG wurde für den Einsatz in kleinsten Maschinenhallen entwickelt und ist mit leistungsstarken 4.000 min-1, 18,5 kWh, einer Drehspindel mit eingebautem Motor (Built-in-Motor) für Stangengrößen bis zu 80 mm Durchmesser geeignet.

Da durch mechanische Kraftübertragung keine Leistung verloren geht, ist der eingebaute Motor während des Schneidens leistungsstärker. Gleichzeitig werden während des Hochgeschwindigkeitsbetriebs Schwingungen reduziert, wodurch eine außerordentlich hohe Oberflächengüte und maximale Lebensdauer der Werkzeuge gewährleistet wird.

Die QTE-300MSY SG ist mit einem 10-Zoll-Futter an der Hauptspindel und einem 6-Zoll-Futter an der Gegenspindel mit 6.000 min-1 ausgestattet. Zusätzlich verfügt die Y-Achse über 100 mm Verfahrweg und standardmäßig über eine C-Achse für uneingeschränkte Konturbearbeitung auf der Hauptspindel sowie optional auf der Gegenspindel.

Ein hydraulisch eingespannter, servoangetriebener Revolver mit 12 Positionen ist serienmäßig auf allen Positionen für die Aufnahme angetriebener Werkzeuge ausgestattet. Eine hohe Produktivität bei Fräsarbeiten wird durch eine leistungsstarke 5,5-kW-Frässpindel mit einer maximalen Drehzahl von 4.500 min-1 oder optional 6.000 min-1 realisiert.

Darüber hinaus bietet die QTE ein Tool Eye als Option für eine automatische Werkzeugvermessung und Werkzeugbrucherkennung im Betrieb. Dies führt zu einer Verkürzung der Werkzeugrüstzeit und trägt zu einer weiteren Verbesserung der Produktivität und Rentabilität der Maschine bei.

Des Weiteren weist die QTE verschiedene umweltfreundliche und kostensparende Funktionen auf, unter anderem das automatische Ausschalten der Maschinenbeleuchtung und der Hintergrundbeleuchtung, wenn kein Bediener zugegen ist. Es gibt auch die Möglichkeit des automatischen Späneförderstopps, wenn die Maschine nicht in Betrieb ist.

Die QTE-Serie leistungsstarker, hochgenauer CNC-Drehzentren von Yamazaki Mazak umfasst die ersten Maschinen, die mit SmoothEz ausgestattet sind, der neuesten Generation der MAZATROL CNC-Steuerung. Ausgestattet mit einem 15-Zoll-Touchscreen im Hochformat bietet die SmoothEz (wie „easy“ ausgesprochen) eine unübertroffene Benutzerfreundlichkeit, lässt sich an die Vorlieben des Bedieners anpassen und verfügt über eine vollständige QWERTY-Tastatur. Sie bietet die Möglichkeit, in zwei Sprachen, MAZATROL oder ISO, Bearbeitungsprogramme zu erstellen.

MAZATROL SmoothEz CNC vereint drei einfache Funktionen – Ez Machining, Ez Operation und Ez Setup – für ausgezeichnete Produktivität, Genauigkeit und somit auch Rentabilität.

Ez Machining ermöglicht Maschinenbenutzern dank dem Thermal Shield von Mazak eine hochgenaue Bearbeitung mit thermischer Kompensationssteuerung. Die Genauigkeit wird durch eine automatische Kompensation von Temperaturschwankungen im Bearbeitungsbereich maximiert.

Zu EZ Operation gehört QUICK MAZATROL für eine schnelle Dialogprogrammierung mit einem 15-Zoll-Touchscreen und einem intuitiven Betriebssystem, das den Präferenzen des Nutzers angepasst werden kann. Darüber hinaus vereinfacht die QUICK-MAZATROL-Funktion die Programmerstellung und -bestätigung über eine Dialogdialogführung und eine sofortige 3D-Darstellung des programmierten Teils.
